《2025年启东中学作业本九年级物理下册沪粤版》

5.（2024·江苏盐城二模）如图是小华设计的短跑比赛“抢跑判断器”.运动员蹲在起跑器上后，工作人员闭合开关S1、S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁的磁性________（选填“增强”或“减弱”），其上端的________（选填“N”或“S”）极将衔铁吸下，抢跑指示灯L2亮，判定运动员抢跑.

答案： 增强 S

6. 如图所示是某宾馆走廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，闭合开关后，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻RG阻值减小，定值电阻R两端的电压________，同时电磁铁磁性________，工作电路接通，灯泡发光，图中电磁铁的上端是________极.

答案： 增大 增强 S

7.为避免汽车超速行驶带来的危害，某校科技创新小组设计了如图所示的一个装置来自动限制车速.电路中电源电压为6V，保护电阻R0的阻值是5Ω，Rx是一个阻值随车速增大而减小的电阻元件（装置中其他电阻忽略不计）.开关S闭合后，螺线管A的上端相当于电磁铁的________极；当车速增大时，电磁铁的磁性会________（选填“增强”“减弱”或“不变”）；当车速达到130km/h时，电路中电流恰好为1A，电磁铁刚好能够吸下衔铁B，使油门C喷油量受到限制而控制车速，此时，Rx的阻值为________Ω.

答案： S 增强 1

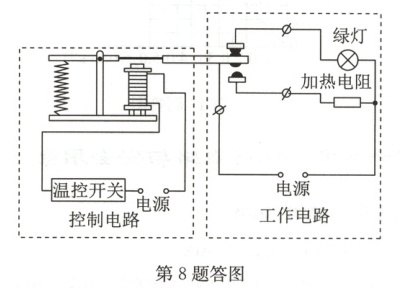

8. （2023·辽宁丹东一模）某同学设计的冬季家庭温度自动控制器的工作原理如图所示.当室内温度低于25℃时温控开关闭合，绿灯不亮，加热电阻工作；当室温高于25℃时，温控开关断开，绿灯亮，加热电阻不工作，表示温度已经达到25℃.请根据以上要求，用笔画线代替导线，完成工作电路部分的连接.

答案：
如答图所示
