《2025年启东中学作业本九年级物理下册沪粤版》

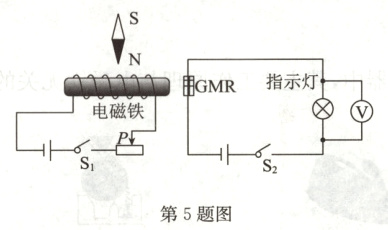

5. （2024·安徽芜湖校级一模）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S₁、S₂时，下列说法正确的是（ ）
①电磁铁的右端为N极 ②小磁针将顺时针旋转 ③当P向左滑动时，电磁铁的磁性增强，指示灯变亮 ④当P向右滑动时，电磁铁的磁性减小，电压表的示数减小

A. 只有④正确
B. 只有③④正确
C. 只有②③正确
D. ①②③④都正确

答案： B

6.  （2023·安徽模拟）如图所示的电路，电磁铁的左端有一个小磁针，只闭合S₁，小磁针________（选填“顺时针”或“逆时针”）偏转；先闭合S₁，再闭合S₂，电磁铁磁性________（选填“增强”或“减弱”）.

答案： 逆时针　增强

7.如图所示的电路中，当开关S拨到a后，电磁铁左端为________极，小磁针静止时，B端是________极；当开关S由a拨到b，调节滑动变阻器，使电流表的示数仍保持不变，则电磁铁的磁性________（选填“增强”“不变”或“减弱”）.

答案： N　S　减弱

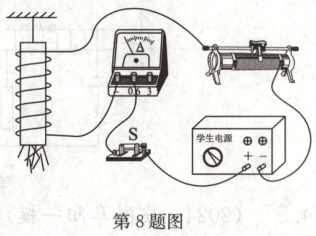

8 .（2024·河北石家庄模拟）小明想探究影响电磁铁磁性强弱的因素，用表面涂有绝缘漆的电阻丝和两根相同的软铁棒分别绕制了匝数为100匝和150匝的电磁铁A、B. 实验中可以根据电磁铁吸引铁钉的数量来判断其磁性强弱. 小明将电磁铁A接入如图所示的电路中，调节滑动变阻器，进行多次测量，电流表的示数和对应的电磁铁吸引铁钉的数量，如表所示.

（1）电磁铁上端是________极，下面铁钉散开的原因是________.
（2）根据表中数据，可得出的实验结论是________.
（3）小明保持滑动变阻器的滑片位置不变，将电磁铁A更换为电磁铁B. 闭合开关S发现电磁铁B吸引铁钉的数量也为17个. 于是他得出“电磁铁的磁性强弱与线圈匝数无关”的结论. 小明得到错误结论的原因是________.
（4）以下装置由电磁铁控制的是________（填序号）.
①电铃 ②司南 ③电磁起重机 ④卫生间感应式冲水器阀门

答案：
(1)N　铁钉被磁化，同名磁极相互排斥　
(2)当电磁铁线圈匝数一定时，电流越大，磁性越强　
(3)没有控制电流相等　
(4)①③④
