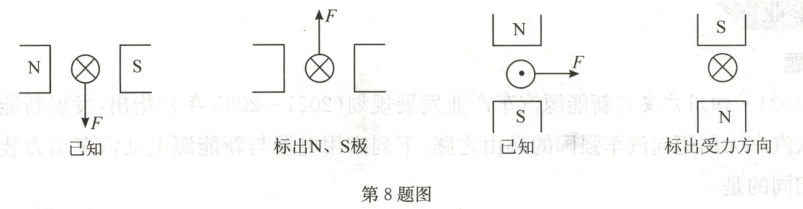

8. 在图中，⊗表示导线垂直于纸面且电流方向向里，⊙表示导线垂直于纸面且电流方向向外. 请按要求作图.

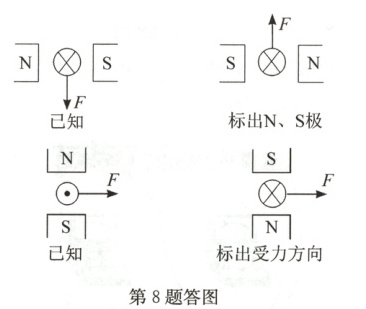

答案：
如答图所示

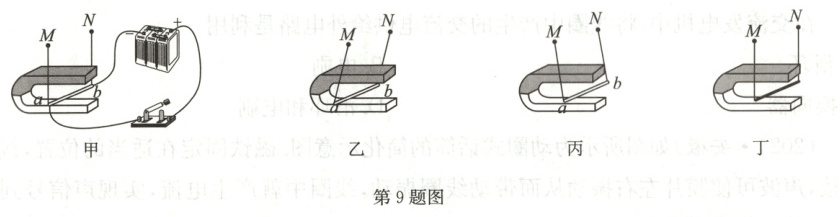

9.  （2023·江苏南通期末）在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根较轻的金属棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示.

（1）在做实验前，为了排除其他因素的干扰，应选择______（选填“铁”或“铝”）棒为好.
（2）在（1）中提供的金属棒中，选择合适金属棒ab进行实验，看到金属棒ab稳定时如图乙所示，这说明通电导体在磁场中受到______的作用；在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先仅对调磁极位置，再闭合开关，观察到金属棒ab稳定时如图丙所示，由此可知通电导线在磁场中受力的方向与______方向有关. 然后小明保持图甲中的磁极位置不动，将金属棒ab两端对调后接入电路，发现金属棒ab的摆动方向依然如图乙所示，由此小明认为通电导线在磁场中的受力方向与电流方向无关. 小明这样的操作存在的问题是____________________.
（3）小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢？为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将金属棒ab换成长短、粗细均相同但电阻更小的铜棒（已知铜的密度均大于铁和铝的密度）来改变电路中的电流，进行对比实验.
①实验过程中，小明应根据____________________（选填“电流表的示数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小.
②闭合开关，小明发现铜棒稳定时的位置都如图丁所示，与丙图实验现象相比，小明得出结论：“在同一磁场中，通过导线的电流越大，磁场对导线的作用力就越小”. 小明的这种说法是______（选填“正确”或“错误”）的，理由是____________________.

答案：
(1)铝
(2)力 磁场 没有改变金属棒中电流方向
(3)①导线摆动的角度 ②错误 铜棒的质量和原先的金属棒不同
