《2025年启东中学作业本九年级物理下册沪粤版》

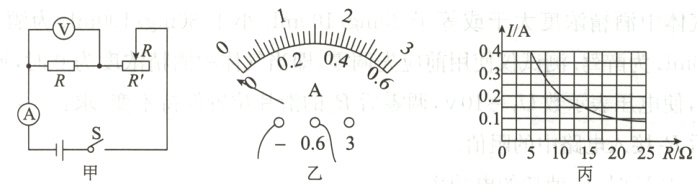

17.（2024·安徽二模）如图所示，图甲是“探究电流与电阻关系”的实验电路图，实验器材有：电源（输出电压为6V）、电流表、电压表、滑动变阻器和开关各一个，定值电阻5个（5Ω、10Ω、15Ω、20Ω、25Ω）和导线若干.

（1）连接电路，闭合开关，发现电流表指针偏转到零刻度线左边，如图乙，原因是____________________.
（2）实验过程中用5Ω的电阻做完实验后，若保持滑片的位置不变，断开开关，用10Ω的电阻替换，闭合开关，此时电压表示数______（选填“增大”或“减小”），接下来应将滑片向______（选填“左”或“右”）移动.
（3）正确连接电路，用上述5个定值电阻进行实验得到5组数据，作出电流与电阻的关系图像如图丙，实验中定值电阻两端的电压保持______V，滑动变阻器的最大阻值应不小于______Ω.
（4）为了更直观地表示电压不变时电流与电阻的关系，可以改变横坐标，处理数据后画出电流I与____________的关系图线.

答案：
(1)电流表正负接线柱接反了
(2)增大 右
(3)2 50
(4)电阻R的倒数$\frac{1}{R}$

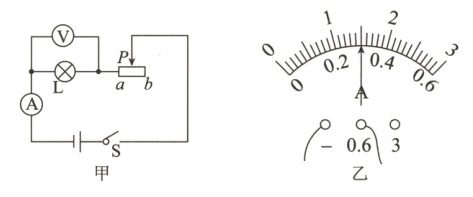

18.（2023·安徽）用图甲所示电路测量小灯泡的电阻和电功率，电源电压为4.5V，小灯泡L的额定电压为2.5V. 滑动变阻器的规格为“50Ω 1.5A”.

（1）闭合开关前，应将滑动变阻器的滑片P移至______（选填“a”或“b”）端.

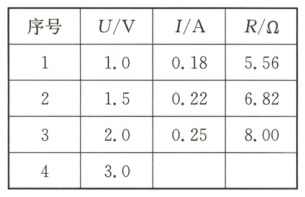

（2）正确连接电路后，闭合开关S，调节滑动变阻器进行多次测量，部分实验数据如表所示. 第4次测量时，电流表示数如图乙所示，此时小灯泡的电阻为______Ω，电功率为______W.
（3）由实验数据可以判断，小灯泡正常发光时的电阻可能为______（选填“①”“②”或“③”）.
①7.60Ω ②8.93Ω ③10.60Ω

答案：
(1)b
(2)10.00 0.9
(3)②
