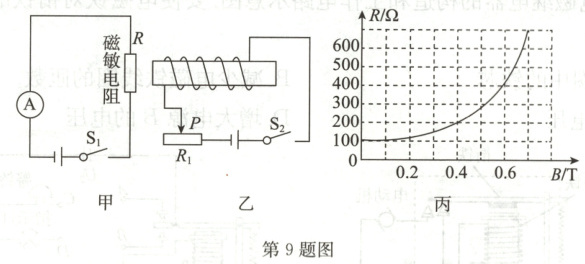

9.  物理学中，用磁感应强度（用字母B表示）来描述磁场的强弱，国际单位是特斯拉（用字母T表示），磁感应强度B越大表示磁场越强，B = 0表明没有磁场. 有一种电阻，其阻值大小随周围磁感应强度的变化而变化，这种电阻叫磁敏电阻. 为了探究电磁铁磁感应强度的大小与哪些因素有关，小超设计了如图甲、乙所示的电路，图甲中电源电压恒为6V，R为磁敏电阻，图乙中的电磁铁左端靠近且正对图甲中的磁敏电阻R，磁敏电阻R的阻值随周围磁感应强度变化的关系图像如图丙所示.

（1）当图乙中S₂断开，图甲中S₁闭合时，磁敏电阻R的阻值是________Ω，电流表的示数为________mA.
（2）闭合S₁和S₂，图乙中滑动变阻器的滑片P向右移动时，小超发现图甲中的电流表的示数逐渐减小，说明磁敏电阻R的阻值变________，电磁铁的磁感应强度变________.

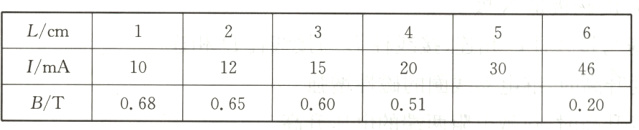

（3）闭合S₁和S₂，图乙中滑动变阻器的滑片P保持不动，将磁敏电阻R水平向左逐渐远离电磁铁时，小超将测出的磁敏电阻与电磁铁左端的距离L、对应的电流表示数I及算出的磁感应强度B同时记录在表中，请计算当L = 5cm时，磁敏电阻R所在位置的磁感应强度B = ________T.

（4）综合以上实验可以看出：电磁铁磁感应强度随通过电流的增大而________；离电磁铁越远，磁感应强度越________（选填“大”或“小”）.

答案：
(1)100　60　
(2)大　大　
(3)0.40　
(4)增大　小
