《2025年启东中学作业本九年级物理下册沪粤版》

6. 家庭电路由______、______、______、______和______、______及______等组成.家庭电路中有两根进户线，其中一根是______线，另一根是______线，这两根线之间的电压是______V.

答案： 进户线　电能表　闸刀开关　熔断器　开关　用电器　插座　火　零　220

7. 如图是常用的一个插线板. 小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压. 根据上述现象可知指示灯和开关是______(选填“串联”或“并联”)的. 使用三脚插头和三孔插座，目的是将用电器的金属外壳与______相连，防止触电.

答案： 串联　大地

8.  (原创题)在家庭电路中，电灯、插座、电视机的连接方式是______(选填“串联”或“并联”). 用电器越多，电路中的总电流______(选填“越大”或“越小”)，为了避免导线过热而烧坏，在电路中要______(选填“串联”或“并联”)熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，图是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是______(选填“甲”或“乙”).

答案： 并联　越大　串联　甲

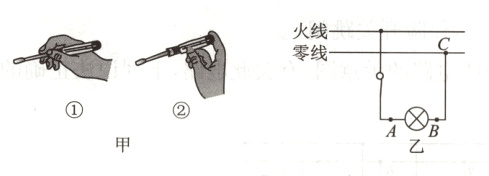

9.  (2024·山东德州二模)如图甲，使用测电笔的两种方法中正确的是______(填序号). 图乙是小红家房间内的部分电路，开关闭合后，灯泡正常发光，此时用测电笔检验B点，氖管______；若B、C之间某处的导线断了，灯泡熄灭，此时再用测电笔检验B点，氖管______.(后两空均选填“发光”或“不发光”)

答案： ②　不发光　发光

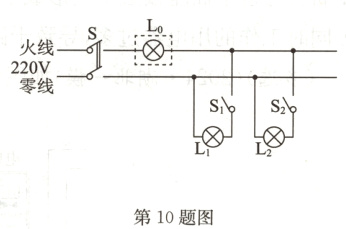

10.  (2024·福建龙岩二模)电工师傅常用一只额定电压为220V的灯泡L₀(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当S、S₁闭合时，L₀正常发光，说明该支路______；当S、S₂闭合时，L₀不发光，说明该支路______.(均选填“断路”“短路”或“正常”)

答案： 短路　断路
