《2025年启东中学作业本九年级物理下册沪粤版》

6.（2024·内蒙古二模）如图所示的电路，电源电压保持不变，下列说法中正确的是 （ ）

A. 闭合S₁、S₃，断开S₂时，滑片P向左移动时电压表示数不变，电阻R₁消耗的功率不变
B. 闭合S₁，断开S₂、S₃时，滑片P向右移动时电压表示数变小
C. 闭合所有开关时，滑片P向左移动时电流表示数变大，灯泡L变亮
D. 闭合所有开关时，电阻R₁与灯泡L并联，电流表测通过灯泡L的电流

答案： A

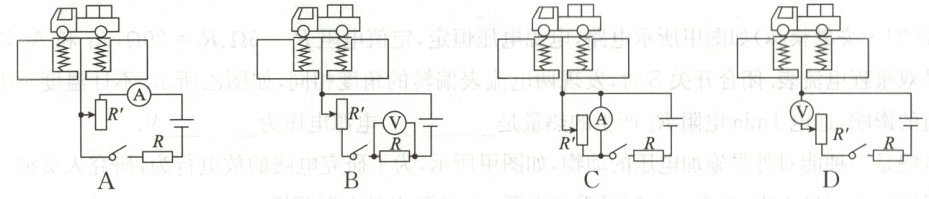

7. 地磅工作时，重物越重，电表的示数就越大. 下列四幅电路图中，R'是滑动变阻器，R是定值电阻. 其中符合地磅工作原理的是 （ ）

答案： B

8. 在如图所示的电路中，电源电压保持不变. 闭合开关S，电路正常工作. 过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是 （ ）

A. 可能是灯L断路，电流表的示数变小
B. 可能是电阻R短路，电压表的示数变大
C. 可能是灯L短路，电压表的示数变大
D. 可能是电阻R断路，电流表的示数变小

答案： D

9. 如图所示的电路中，电源电压U=4.5V，且保持不变，定值电阻R₁=5Ω，滑动变阻器R₂最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V. 为保护电表，变阻器接入电路的阻值范围是 （ ）

A. 0～10Ω
B. 0～20Ω
C. 5～20Ω
D. 2.5～10Ω

答案： D

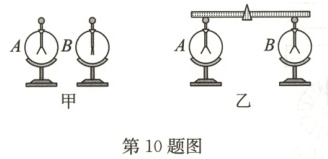

10.（2023·广东惠州期末）取两个相同的不带电的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带电（如图甲所示），验电器A带的是______（选填“正”或“负”）电荷. 用带绝缘柄的金属杆把A和B连接起来（如图乙所示），金属杆中负电荷的移动方向从______（选填“A到B”或“B到A”），瞬间电流方向是从______（选填“A到B”或“B到A”）.

答案： 正　B到A　A到B

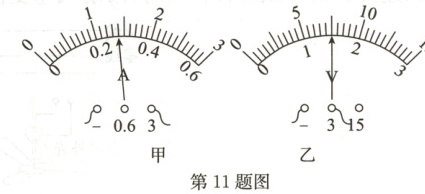

11. 如图所示，图甲中电流表的读数为______A，图乙中电压表的读数为______V.

答案： 1.4　1.5
