《2025年启东中学作业本九年级物理下册沪粤版》

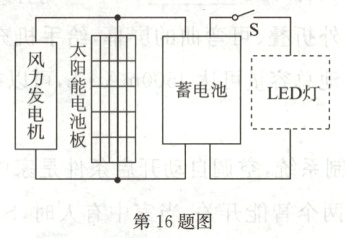

16. 如图是某市一交通道路上使用的风光互补LED路灯电路原理图，该电路中两个LED灯是并联的，灯上标有“24V 60W”字样。则两个LED灯正常发光时，通过光控开关S的电流为______A；如果用这种路灯替换发光亮度相同的420W的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能______J.

答案： 5　5.4×10⁹

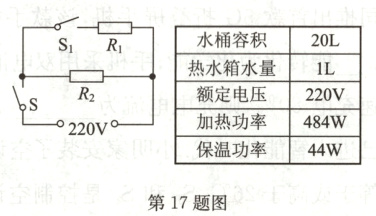

17. 学校为班级新买的饮水机的电路图及铭牌如图所示，S是手动开关，S1是温控开关，当S闭合后，热水箱内的水温低于60℃时S1就自动闭合，水温高于90℃时S1就自动断开，因此这台饮水机有“加热”和“保温”两挡功率，在“加热”时，流过电阻R2的电流为______A，R1的电阻值为______Ω.

答案： 0.2　110

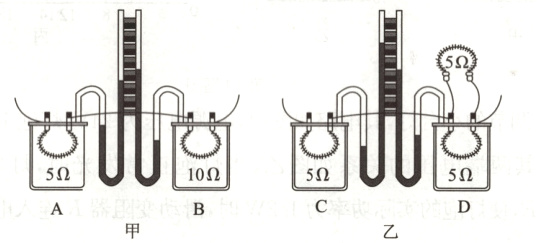

18. 圆圆同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置，请仔细观察甲、乙两图。

(1)实验中通过观察两个U形管中______的变化来比较电流通过电阻丝产生的热量多少。
(2)甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系。
(3)由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的______越大，电阻产生的热量越多。
(4)该实验采取的探究方法是______.

答案：
(1)液面高度
(2)电阻
(3)电流
(4)控制变量法

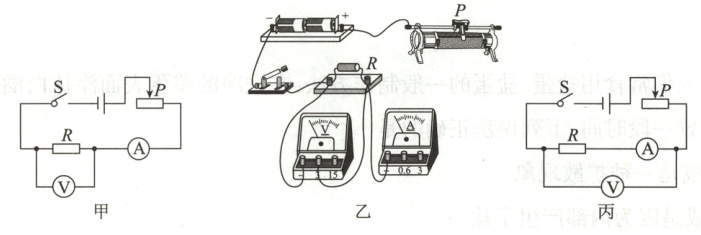

19.(2024·安徽)图甲为小英同学设计的“探究电流与电压的关系”的电路图，电源两端电压为3V，滑动变阻器的规格为“50Ω 1.5A”.

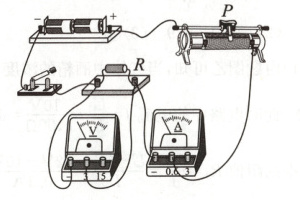

(1)请按照图甲，将图乙中的实物电路连接完整。
(2)正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处，闭合开关，移动滑片P，小英发现电流表和电压表均无示数。为了排查电路故障，她断开开关，然后按图丙所示的电路图，只将与电压表“＋”接线柱相连导线的另一端拆下，并正确连接到滑动变阻器的接线柱上。重复前面的操作，发现电压表有示数且保持不变，电流表始终无示数。若电路中只有一处故障，则故障可能是________________________.

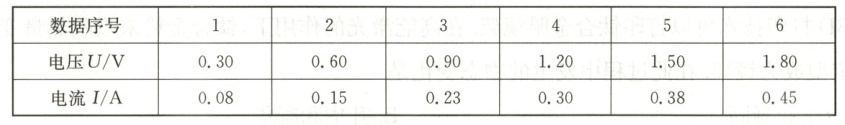

(3)排除故障后进行实验，得到的实验数据如下表所示。

分析表中的数据，可以初步得出结论：在电阻一定的情况下，________________________.
(4)本实验中，定值电阻R的阻值为______Ω(保留一位小数)。

答案：

(1)如答图所示　
(2)电流表断路(或与电流表相连的某根导线断了)
(3)电流与电压成正比
(4)3.9
