《2025年启东中学作业本九年级物理下册沪粤版》

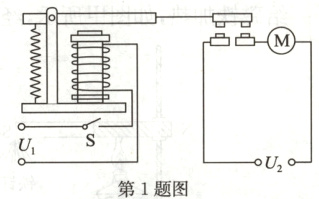

1.如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路.下列说法正确的是（ ）

A.连有电动机的电路是低压控制电路
B.电磁继电器实际上是一个由电磁铁控制电路通断的开关
C.利用电磁继电器主要是为了节约用电
D.利用电磁继电器主要是为了操作方便

答案： B

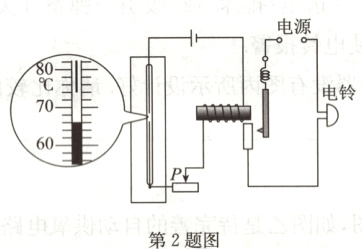

2. 如图所示是一种温度自动报警器的原理图.制作水银温度计时，在玻璃管的两端分别封入一段金属丝.当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来了，发出报警信号.下列说法正确的是（ ）

A.温度计中的水银是绝缘体
B.电铃响时，电磁铁右端是N极
C.温度降低到74℃以下，电铃响
D.滑片P向左移动时，电磁铁磁性减弱

答案： B

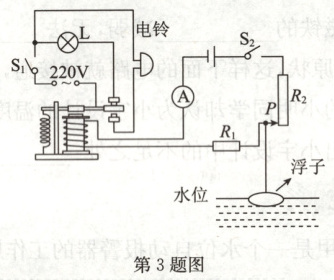

3.（多选）（2024·辽宁铁西区模拟）我市为应对即将到来的汛期，利用水位报警器检测水库水位，其原理如图所示.L为安全指示灯，电铃为报警器，R1为定值电阻，R2为竖直放置、粗细均匀且足够长的电阻棒，滑片P可以在电阻棒上自由滑动，并与浮子用竖直的绝缘杆连接.随着浮子的上下移动，通过电流表示数可反映出水位的高低.当滑片P滑到R2中点时，水位达到警戒值，电磁铁吸下衔铁报警.则该报警器正常工作时，下面说法正确的是（ ）


A.电流表示数越大，表示水位越高
B.水位较低时，电磁铁的磁性较强
C.若减小R1的阻值，警戒水位会变低
D.电磁铁的下端为S极

答案： AC 点拨:电流表示数变大,根据$I = \frac{U}{R}$可知,当电源电压一定时,控制电路的电阻变小,根据串联电路电阻规律可知$R_{2}$阻值变小,滑片$P$向上移,由此可知水位变高,故A正确;由题图可知,$R_{1}$、$R_{2}$、电磁铁、电流表串联接入电路,水位较低时,$R_{2}$接入电路的阻值较大,根据串联电路电阻规律可知电路中总电阻较大,根据$I = \frac{U}{R}$可知,当电源电压一定时,电路中电流较小,电磁铁磁性较弱,故B错误;若减小$R_{1}$的阻值,要控制电路的电流不变,根据$I = \frac{U}{R}$可知,当电源电压一定时,控制电路的电阻不变,根据串联电路电阻规律可知$R_{2}$阻值变大,由此可知警戒水位会变低,故C正确;螺线管中的电流方向是从右向左,根据安培定则可知电磁铁上端为S极、下端为N极,故D错误,故选AC.

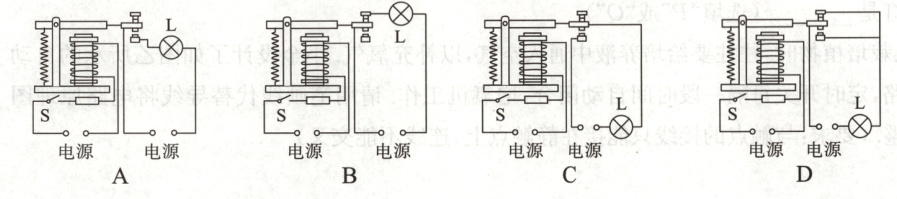

4.城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心.为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人.图中电路符合要求的是（ ）

答案： B
