11. （2024·安徽安庆三模）如图所示是调光灯电路，其中变阻器可以调节灯泡亮度，同时具有开关的作用，若顺时针转动旋钮，灯泡变暗，请完成电路连接.

答案：

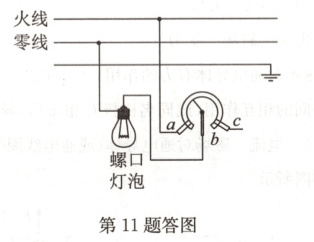

如答图所示

12.  为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝. 通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路. 保险丝安装在玻璃管中，称为保险管.

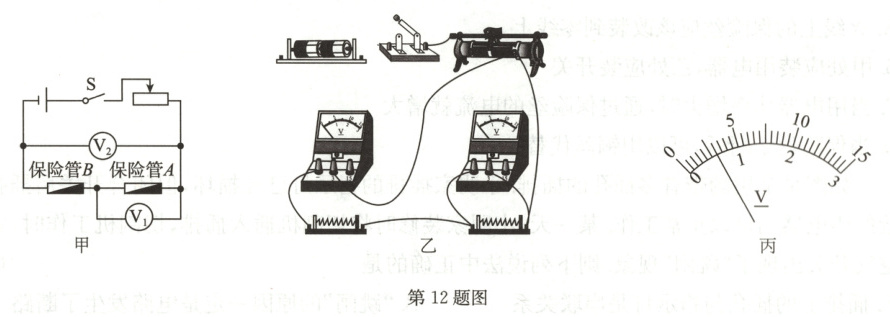

实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示的实验电路图，想通过比较它们的电阻大小来区别这两种保险管.

（1）根据图甲所示的电路图，在图乙所示的实物图中，用笔画线代替导线把电源接入电路.
（2）连接好电路之前，开关应保持______（选填“闭合”或“断开”）.
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器：__________.
（4）在图甲中，若电压表V₂的读数为2.7V，电压表V₁的读数如图丙所示，则保险管A两端的电压为______V，保险管B两端的电压为______V.
（5）根据测量数据可知：保险管A的熔断电流为______A.
（6）根据测量数据推测，将这两个保险管并联接入某一电路中，当电路中的电流达到______A时，保险管将熔断.

答案：

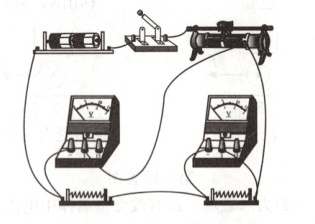

(1)如答图所示


(2)断开
(3)电流表
(4)0.6 2.1
(5)4
(6)4.5
