《2025年启东中学作业本九年级物理下册沪粤版》

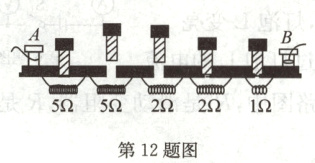

12. 如图所示为插入式电阻箱的结构示意图. 它的最大电阻值是______Ω，图中A、B两个接线柱之间的电阻值是______Ω.

答案： 15　7

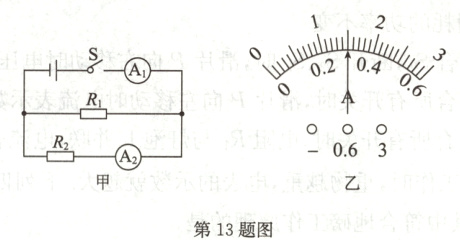

13.（2024·安徽模拟）如图甲所示电路，电源电压恒定，定值电阻R₁=5Ω、R₂=20Ω，A₁和A₂均是双量程电流表. 闭合开关S时，发现两电流表偏转的角度相同，如图乙所示. 不计温度对阻值的影响，通电1min电阻R₁产生的热量是______J，电源电压为______V.

答案： 432 6

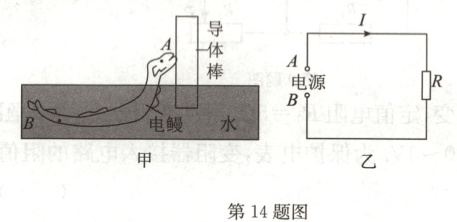

14. 电鳗是一种能对外界施加电压的动物，如图甲所示，为了研究电鳗的放电行为，研究人员把一根导体棒伸进水中，放电的电鳗可看成电源，A、B两点是电源两极.
（1）当电鳗跃起，头部碰到导体棒时，电流从A点经部分导体棒、水回到B点，形成闭合回路，电路图如图乙所示，接入电路的导体棒及水的电阻R=5000Ω，电流I=0.02A. 此时AB间的电压U为______，R的电功率P为______.
（2）电鳗头部接触到导体棒更高的位置时，R变大，电流I变为0.05A，判断U变大、变小还是不变？______依据是______.

答案：
(1)100V 2W
(2)变大　$U = IR$,当R变大、I变大时,U必然是变大的

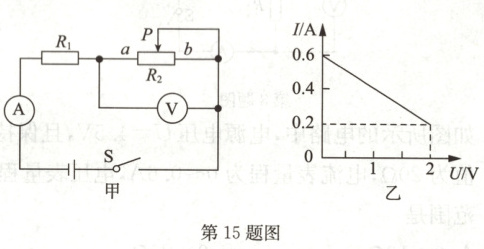

15. 如图甲所示的电路中，R₁为定值电阻，R₂为滑动变阻器，电源电压不变. 闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为______V，R₂的最大阻值为______Ω.

答案： 3　10

16.（2024·广东阳江模拟）把图中吊扇按安全用电原则接入电路，要求：调速开关控制吊扇的转速，当调速开关滑片顺时针转动时，吊扇风速变快.

答案：
如答图所示
