《2025年启东中学作业本九年级物理下册沪粤版》

6. （2024·安徽亳州二模）如图所示，闭合开关，U形电磁铁的A端为________极；当电流通过电磁铁，小锤击打铃碗时，电磁铁________（选填“仍具有”或“没有”）磁性.
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： N　没有

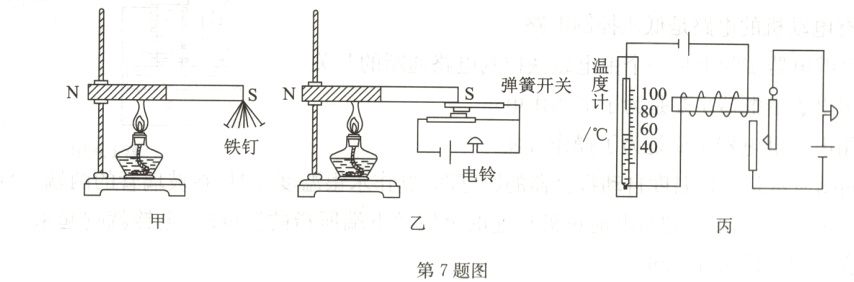

7. 小宇同学参加了学校“研究性学习小组”，探究了“磁体的磁性强弱是否与温度有关”的课题.他做的实验如下：将一条形磁铁的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁铁加热，如图甲所示，经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下.
　　
（1）从小宇的实验可得出的初步结论是 ______________________________.
（2）根据这一结论，小宇大胆设计了一个温度报警器，如图乙所示，它的工作原理：当温度逐渐升高时，磁铁的__________减弱，无法__________（选填“排斥”或“吸引”）弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警.
（3）同组的小明同学却认为小宇设计的温度报警器没有图丙所示设计好.请你比较两种温度报警器，指出小宇设计中的不足之处：______________________________.

答案：
(1)高温可消磁(其他表达方式合理即可)　
(2)磁性　吸引　
(3)不可以设定报警的具体温度(其他说法只要合理即可)

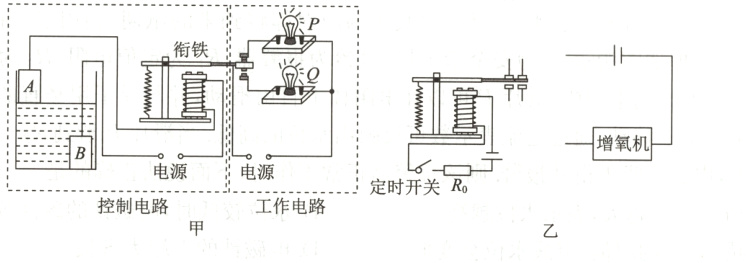

8. 如图甲是一个水位自动报警器的工作原理图，如图乙是待完善的自动供氧电路.
　　　　　　　　　　　　　　　　　　
（1）在图甲的控制电路中，由A、B金属块和烧杯中的水组成的部分相当于电路元件中的________；当水位在安全位置以下时，绿灯亮，水位到达安全位置上限时，红灯亮，则工作电路中的绿灯是________（选填“P”或“Q”）.
（2）无土栽培植物时，往往要给培养液中通入空气，以补充氧气.小金设计了如图乙所示的自动供氧电路，定时开关每隔一段时间自动闭合，增氧机工作.请用笔画线代替导线将电路原理图连接完整.（要求：与触点的接线只能接在静触点上，连线不能交叉）

答案：

(1)开关　P　

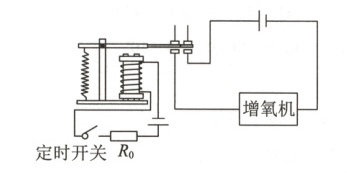

(2)如答图所示
