7.  （2023·山东济宁期末）特高压电网是指交流1000kV、直流800kV及以上电压等级的输电网络.如图所示，我国利用特高压输电线路的一部分，把四根导线固定起来，相当于增大输电导线的______，减小输电导线的______，从而可以减少输电线上电能的损失.
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： 横截面积 电阻

8.  节能灯的使用已经越来越普遍.与普通白炽灯相比，节能灯的节能效果如何？使用节能灯是否经济？围绕以上疑问，某同学通过网络查到了以下相关资料.

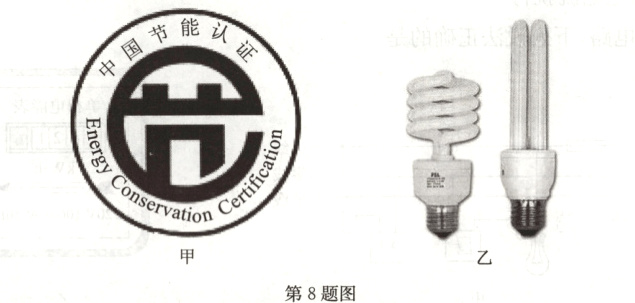

Ⅰ.有如图甲标志的节能灯才符合国家标准中节能评价的要求.
Ⅱ.白炽灯和节能灯的平均使用寿命分别为2000小时和8000小时.
Ⅲ.一只“220V 12W”的节能灯与一只“220V 60W”的白炽灯在正常工作时发光效果相当.
Ⅳ.节能灯的发光原理和日光灯较为接近，都是通过紫外线激发灯管内壁的荧光粉涂层来达到发光的目的.节能灯的亮度是由被激发的荧光粉的量决定的，而一定功率的节能灯只能激发一定量的荧光粉.同时，过厚的荧光粉涂层会反过来吸收可见光而影响亮度.
请结合以上资料，完成下列问题.
　　　　　　　
（1）节能标志是一种______（选填“模型”或“符号”）.
（2）若电价为0.5元/（kW·h），用一只“220V 12W”的节能灯（价格11元/只）替代一只“220V 60W”的白炽灯（价格2元/只），则节能灯只要工作______小时以上，就能做到既节能又经济.
（3）结合资料Ⅳ，为了使灯管中荧光粉达到一定的量，而涂层不至于过厚，通常把节能灯做成U形或螺旋形，如图乙所示，目的是在灯管管径不变的条件下，通过增加灯管的______来增大亮度，同时可以使节能灯的尺寸不会过大.

答案：
(1)符号
(2)375
(3)长度(或表面积)

9. 阅读短文，回答问题.
高压输电
从发电站发出的电能，一般都要通过输电线路送到各个用电地方，输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略.
输电线有电阻，由于电流的热效应，通过时就要发热，输电线上损耗的热功率为P热=I²R，它正比于电流的平方（焦耳定律Q=I²Rt），所以减小输电电流和减小输电线的电阻就可以大大降低电能的损失.
设想发电厂输出的电功率是一定的，根据P=UI，若提高输电电压U，那么线路中的电流I一定会减小，输电线上损失的电功率（P热=I²R）就一定减少，如果线路中电流降低到原来的1/2，那么线路中损失的功率就减少为原损耗的1/4，因此，提高电压可以很有效地降低线路中的功率损失.
从减少输电线路上的电功率损耗和节省输电导线所用材料两个方面来说，远距离输送电能要采用高电压或超高电压，从发电站输出的电能，一般都要通过升压变压器提升电压，根据输送距离的远近，常采用10千伏、35千伏、110千伏、220千伏的高压输电，甚至1000千伏以上的特高压输电，到达用户处再用降压变压器逐级降低电压，但也不能盲目提高输电电压，因为输电电压越高，输电架空线的建设对所用各种材料的要求就越严格，线路的造价就越高.
（1）电厂向某地供电，在保证输电功率一定的前提下能有效地降低输电线路功率损失的方法是______（填选项字母）.
A.减小输电线的横截面积
B.减小输电线的长度
C.提高输电电压
D.缩短供电的时间　　　　　　　　　　　　　　　　　　　
（2）远距离输电时先要升高电压，后要降低电压，提升电压和降低电压都要用到______器.
（3）中国已投产运行的1000kV的特高压输电是目前世界上电压最高的输电工程，若甲、乙两地原来用500kV的超高压输电，现用1000kV的特高压输电，当输电功率相同时，则线路上的功率损耗为原来的______倍.

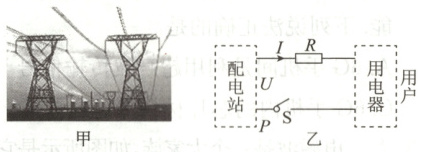

（4）如图乙，R线表示输电线的总电阻，配电站的供电电压U一定，傍晚用电高峰时期，家庭电路的电压与白天的比较，会______（选填“升高”“不变”或“降低”）.

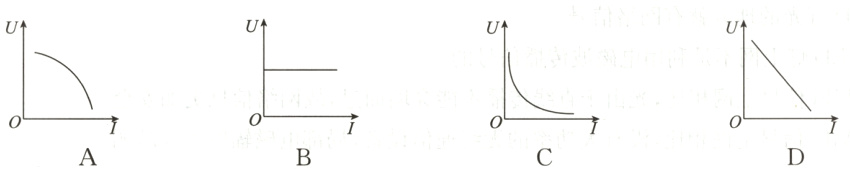

（5）由电厂向用户输电，输送的功率P一定，关于输电电压U与输电电流I的关系图像正确的是______（填选项字母）.

答案：
(1)C
(2)变压
(3)0.25
(4)降低
(5)C
