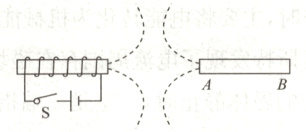

16. 请在图中标出四条磁感线的方向以及磁体AB的磁极。

答案：
解:如图所示:
　

17. 如图是一款利用热传感器(温度越高，热传感器电阻越小)设计的高温报警器电路。闭合开关S，当环境温度过高时，电铃响，灯泡不亮；当环境温度较低时，电铃不响，灯亮。请你将电铃、灯泡和热传感器( )画到合适的虚线框内。

答案：
解:如图所示:
　

18. 如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行放置。

(1)接通电路后，观察到小磁针偏转，说明____________________。若接通电路后移去小磁针，上述结论是否成立？_______(选填“成立”或“不成立”)。
(2)实验中小磁针的作用是______________________________。
(3)改变直导线中的电流方向，小磁针偏转方向也发生_______，表明______________________________。
(4)该实验中用到的一种重要科学研究方法是_______。
A. 类比法 B. 转换法
C. 控制变量法 D. 等效替代法

答案：
(1)电流周围存在磁场　成立　
(2)验证电流周围是否存在磁场
(3)改变　电流的磁场方向与电流方向有关　
(4)B

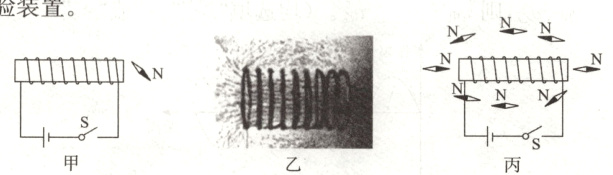

19. 在探究通电螺线管外部磁场的实验中，采用了如图所示的实验装置。

(1)当闭合开关S后，小磁针_______(选填“会”或“不会”)发生偏转，说明通电螺线管与小磁针之间是通过_______发生力的作用。
(2)用铁屑来做实验，得到了如图乙所示的情形，它与_______磁铁的磁场分布相似。为描述磁场而引入的磁感线_______真实存在的。
(3)为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如下图所示的四种情况。实验说明通电螺线管的磁极性只与它的_______有关，且这个关系可以用_______判断。

(4)闭合开关S，通电螺线管周围的小磁针N极指向如图丙所示，由图可知：在通电螺线管外部，磁感线是从_______极发出，最后回到_______极。

答案：
(1)会　磁场　
(2)条形　不是　
(3)电流方向　安培定则　
(4)北　南
