《2025年阳光夺冠九年级物理下册》

21. 小明在探究“通电螺线管的外部磁场”实验中，设计了如图1所示电路，实验时:
　　　　　　　　
(1) 可通过观察__________________________判断通电螺线管的磁极。
(2) 小明猜想:通电螺线管的磁场强弱可能与线圈匝数和电流大小都有关。实验中，他将开关S从1换到2上时，调节滑动变阻器的滑片P，再次观察电流表示数及吸引大头针的数目，此时调节滑动变阻器的滑片是为了____________________，来探究通电螺线管的磁场强弱与____________的关系。

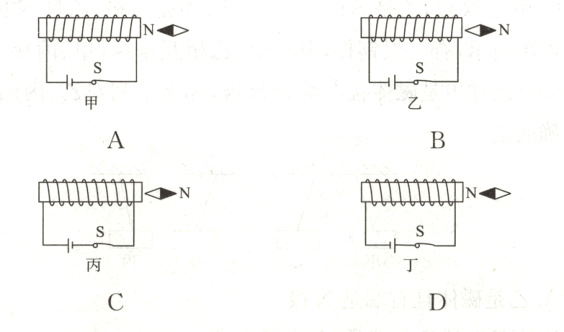

(3) 为了探究“通电螺线管的磁极性质”，小明对螺线管可能的电流方向和绕线方式进行了实验，得到了如图2所示的四种情况。分析上述情况可知，螺线管的磁极由____________决定。
　　　

答案：
(1)小磁针静止时N极的指向
(2)控制两次实验的电流大小不变 线圈匝数
(3)电流方向和绕线方式
