15. 如图是一款能发电的魔方充电器，转动魔方时，它根据_______(选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”)的原理发电，这个过程中_______能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_______(选填“电源”或“用电器”)。

答案： 电磁感应 机械 电源

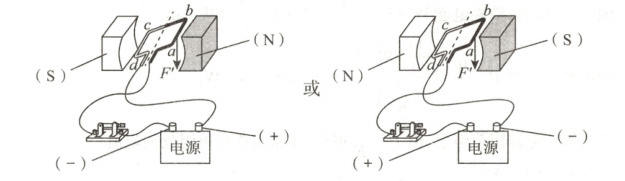

16. 当开关闭合后，ab段所受到的磁场力的方向如图甲所示。现要让图乙中ab段所受到的磁场力的方向与图甲相反，请在图乙中正确标出磁极的极性以及电源的正负极。

答案：
解:如图所示：

17. 如图所示，阴影区域有垂直于纸面的磁场，一封闭铜质圆形线框用细线悬挂，由左侧静止释放，线框以O点为圆心向下做圆弧运动，线框刚进入磁场时，其产生的感应电流方向和受到磁场力的方向如图所示，请画出线框离开磁场的过程中，感应电流方向与受磁场力的方向。

答案：
解:如图所示：

18. 如图甲是直流电动机模型(主要部件见文字说明)，如图乙是自制简易电动机模型。现在主要讨论图乙简易电动机的制作与操作问题：

(1)绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理，刮漆方法见放大图。按这种方法刮漆，目的是使线圈能够_______，因此这一部位就相当于图甲中的_______(选填某一部件的名称)。
(2)如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试？
①______________________________；
②______________________________。
(3)通电后线圈能转动，如要改变转动方向，可采取哪些做法？
①______________________________；
②______________________________。

答案：
(1)连续转动 换向器
(2)①将线圈拨转一定角度 ②增大电源电压(或换一块磁性更强的磁体)
(3)①只改变电流方向 ②只改变磁场方向
