《2025年阳光夺冠九年级物理下册》

19. 法国科学家阿尔贝·费尔和德国科学家彼得·格林贝尔由于发现了巨磁电阻(GMR)效应，荣获了诺贝尔物理学奖。小明同学设计了如图所示的电路，来研究巨磁电阻的大小与有无磁场的关系。请分析回答:

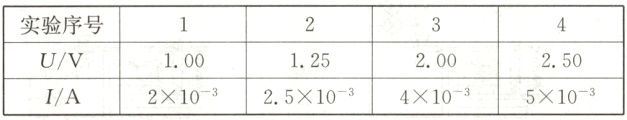

(1)断开S1、闭合S2，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示。由此可知，无磁场时GMR的电阻大小为______Ω。

(2)再闭合S1，保持R1滑片位置不变，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示，可计算出有磁场时GMR的电阻大小。

通过上述实验，得出的结论是____________________。
(3)利用小明同学设计的电路并保持原有器材不变，你还可以进一步研究与巨磁电阻大小有关的问题是____________________。

答案：
(1)500
(2)有磁场时巨磁电阻的阻值明显变大
(3)研究巨磁电阻的大小与磁场强弱的关系(或研究巨磁电阻的大小与磁场方向的关系)
