《2025年阳光夺冠九年级物理下册》

4. 如图是试电笔的结构及使用方法。下列说法正确的是 ( )

A. 试电笔可以判断物体是带正电还是带负电
B. 若氖管发光，说明人体成为了电流的通路
C. 笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D. 在两种使用试电笔的方法中，甲是正确的，乙是错误的

答案： B

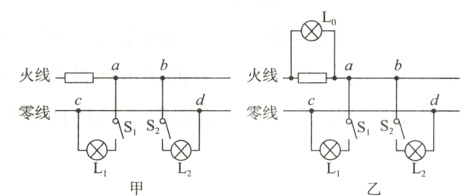

5. 如图甲所示的家庭电路中，保险丝断了，电工师傅在保险丝两端并联上一个灯泡L₀，如图乙所示，按下面的顺序进行检测：①只闭合S₁，灯L₁、L₀微亮；②断开S₁，闭合S₂，灯L₂不亮、L₀亮；若电路中只有一处故障，则是 ( )

A. 灯L₂短路
B. 灯L₁所在支路开路
C. c、d两点间开路
D. c点左侧的零线开路

答案： A

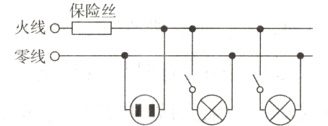

6. 如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是 ( )

A. 插座发生短路了
B. 进户的火线断了
C. 进户的零线断了
D. 某盏电灯的灯丝断了

答案： C

7. 下列有关安全用电的说法正确的是 ( )
A. 微波炉可以通过双孔插座接入家庭电路
B. 在高压线附近放风筝
C. 使用试电笔时接触笔尾金属体
D. 教室总开关跳闸，一定是电路出现了短路

答案： C
