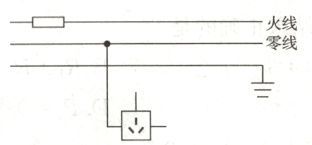

16. 请用笔画线表示导线，将图中的三孔插座(插座准备接大功率用电器)接入家庭 电路中。

答案：

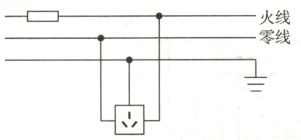

解:如图所示:

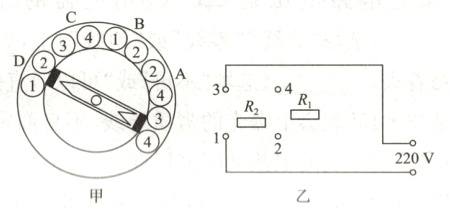

17. 在学校创新比赛中，小亮同学设计了一个多挡位的电热水器，已知R₁＜R₂，当旋钮上的箭头(如图甲所示)指向A、B、C、D 不同位置时，可以实现四挡加热功率:低温、中温Ⅰ、中温Ⅱ、高温(中温Ⅰ低于中温Ⅱ)，请你完成图乙中电路的连接。
　　　　　

答案：
解:如图所示:

18. 张鹏在“测量小灯泡的额定功率”的实验中，所用小灯泡标有“3.8V”字样。
　　　　　

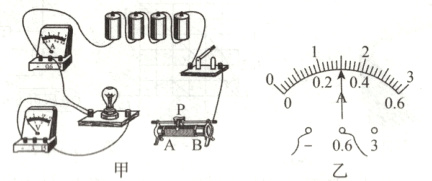

(1) 要使滑动变阻器的滑片P向右滑动时变阻器阻值变大，请你用笔画线代替导线，将如图甲所示的实物电路连接完整。
(2) 若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表______。
(3) 检查连接无误后，张鹏调节滑动变阻器的滑片使小灯泡刚好正常工作，此时电流表读数如图乙所示，则小灯泡的正常工作电流是______A，小灯泡的额定功率为______W。
(4) 若在实验中小灯泡的灯丝突然被烧断，则电压表的示数______(选填“变大”“变小”或“不变”)。

答案：

(1)如图所示
(2)正负接线柱接反了
(3)0.3 1.14
(4)变大
