《2025年阳光夺冠九年级物理下册》

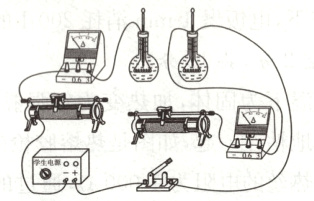

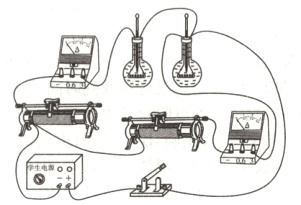

16. 如图是“探究电流通过导体产生的热量与电流关系”的实验装置，请用笔画线代替导线完成电路连接。

答案：
解:如图所示:

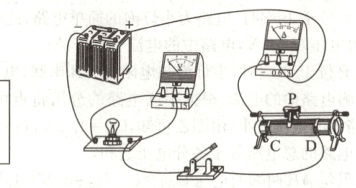

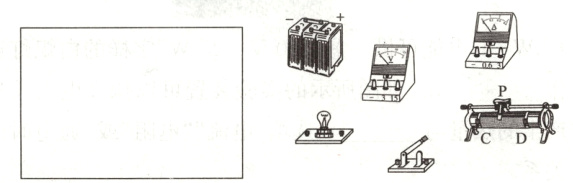

17. 请在如图所示的方框内设计一个伏安法测小灯泡电功率的电路图，并将实物图连接完整。(小灯泡额定电压为2.5 V，电路阻约10 Ω)

答案：
解:如图所示:

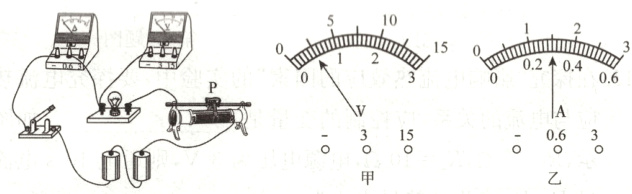

18. 在测定“额定电压为2.5 V的小灯泡电功率”的实验中，电源电压保持不变。

(1)请用笔画线代替导线，将图中的实物电路连接完整(导线不得交叉)。
(2)实验时，移动滑动变阻器的滑片，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是____________________(写出一种即可)。
(3)故障排除后，闭合开关，滑动变阻器滑片P移至某处时，电压表示数如图甲所示，若想测量小灯泡的额定功率，应将滑动变阻器滑片P向_______(选填“左”或“右”)端移动，直到电压表的示数为_______V，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为_______W。

答案：

(1)如图所示
(2)小灯泡断路
(3)右 2.5 0.75

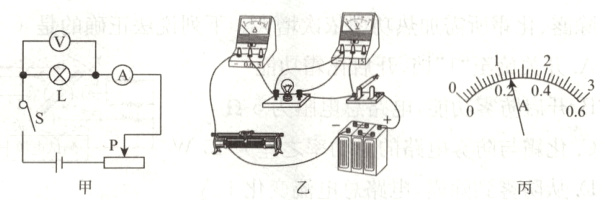

19. 为了测量标有“2.5 V”小灯泡的额定功率，小峰同学设计了如图甲所示的电路图，电源电压为6 V，小灯泡电阻约为10 Ω。

(1)为了完成实验，在标有“10 Ω 1 A”字样和“20 Ω 1 A”字样的两种滑动变阻器中应选用标有“_______Ω 1 A”字样的滑动变阻器。
(2)图乙为小峰同学连接的电路，闭合开关后，小灯泡不发光，电压表无示数，但电流表有示数，经仔细检查，发现多连接了一根导线，将其拆掉后，电路恢复正常，请在多连接的导线上画“×”。
(3)移动滑片，将电压表示数调到_______V，使小灯泡正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为_______W。
(4)查阅有关资料后得知，电压表工作时，其内部有微弱电流通过，据此分析，所测量的额定功率偏_______(选填“大”或“小”)。

答案：

(1)20
(2)如图所示
(3)2.5 0.6
(4)大
