《2025年阳光夺冠九年级物理下册》

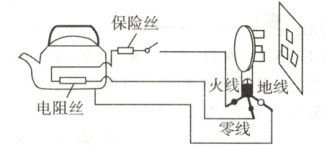

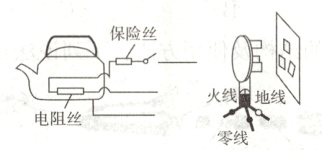

16. 将如图所示水壶的3条接线按照安全用电的原则对应连接到插头上。

答案：

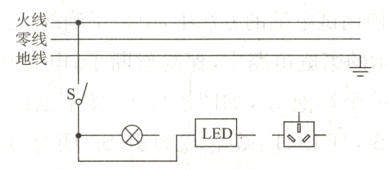

17. 如图所示，铭牌标识为“220 V 40 W”的灯泡和“220 V 5 W”的LED灯，当开关闭合后，两灯都能正常发光，插座不受开关控制，请将电路连接完整。

答案：

18. 小明在家学习时遇到这样的情况:刚把台灯的插头插入插座中，就听到“啪”的一声，家里所有的用电器都停止了工作。经检查，发现保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。

答案： 18.解:电路发生了短路,电路中电阻很小,家庭电路的电压220 V一定,根据$I = \frac{U}{R}$可知,电路中的电流很大。根据$Q = I^{2}Rt$可知,通电时间和保险丝的电阻一定时,通过电路电流大,保险丝产生的热量多,温度急剧升高,达到保险丝的熔点,保险丝烧断。

19. 生活处处有物理，留心观察皆学问。学习完电学知识的小蕊同学发现:在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，加速老化，甚至引起火灾。请解释产生这种现象的原因。

答案： 19.解:导线长度不够,需要把两根连接起来,而连接处电阻较大,因为导线连接处与导线串联在电路中,所以通过的电流相等、通电时间相等,由$Q = I^{2}Rt$可知,连接处产生的热量较多,往往比别处更容易发热,加速老化,甚至引起火灾。
