《2025年阳光夺冠九年级物理下册》

20. 家庭电路中各用电器______联，干路电流过大的原因是短路或________________________。

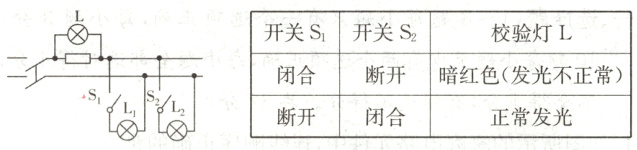

家庭电路中短路故障常用校验灯来查找，其方法如下：断开所有用电器的开关，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示。闭合总开关，接下来的操作如下表：

(1)短路故障发生在______(选填“L₁”或“L₂”)支路上。
(2)请你在虚线框内画出S₁闭合、S₂断开时的等效电路图。

答案：
20.并 总功率过大
(1)$L_{2}$
(2)如图所示

21.(大单元)小明同学为了探究家庭电路中电流过大的原因，做了如下实验。他用若干“12 V 6 W”的灯泡作为用电器，12 V的铅蓄电池代替家庭照明电路的电源，电源的正极代替火线。在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一个电流表(如图所示)。

(1)小明实验时用12 V电池代替家庭照明电路的好处是____________________________。
(2)小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为______A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成______A，该实验可以验证电路中电流过大的原因是____________________________。
(3)小明只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上______，该实验可以验证电路中电流过大的原因是____________________________。
(4)小明实验中所用的保险丝的熔断电流不大于______A。

答案： 21.
(1)保护人身安全
(2)1 1.5 用电器总功率过大
(3)熔断 发生短路
(4)1.5
