《2025年阳光夺冠九年级物理下册》

5. 如图所示的电路中，电源电压不变，R₁为定值电阻，R₂为滑动变阻器。闭合开关S，当滑片P向左移动时，下列说法正确的是( )
　　　　　　　　　　　　　　　　　
A. 电压表示数变大
B. 电流表示数变小
C. 电阻R₁的电功率变小
D. 电压表与电流表示数的比值变小

答案： D

6. 如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R₁=R₂=R₃。小明用如图所示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关，下列说法正确的是 ( )
　　　　　　　　　　　　　　　　　
A. 此实验探究了电热Q与电阻R是否有关
B. 通过R₁的电流和通过R₂的电流大小相等
C. 电阻R₁两端的电压和R₂两端的电压相等
D. 通电后，A管的液面将会比B管的液面高

答案： B

7. 额定电压均为220V、额定功率均为800W的电热水壶和洗衣机，正常工作时 ( )
A. 电热水壶消耗的电能少
B. 相同时间内，两者消耗的电能一样多
C. 洗衣机产生的热量多
D. 相同时间内，两者产生的热量一样多

答案： A

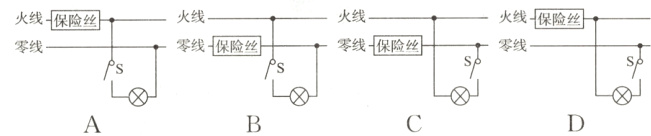

8. 下列四幅家庭电路图中，连接正确的是 ( )
　

答案： D

9. 关于家庭电路，下列说法正确的是 ( )
A. 电灯的开关装在火线或零线上都可以
B. 家庭电路中，金属外壳用电器必须使用三孔插座
C. 家用电器失火时，应先灭火，然后切断电源
D. 购买大功率用电器时，必须先考虑电能表、保险丝等的承受能力

答案： BD

10. 如图所示，电源电压U不变，只闭合开关S₁，滑动变阻器接入电路中的电阻为Rₐ时，电压表的示数为U₁，电流表的示数为I₁，电阻Rₐ的电功率为Pₐ，滑动变阻器接入电路中的电阻为R₈时，电压表的示数U₂=2V；同时闭合S₁、S₂，滑动变阻器接入电路中的电阻为R₈时，电压表的示数为U₃，电流表的示数为I₃，电阻R₈的电功率P₈=0.675W，电路的总功率为P₃。已知Rₐ=15Ω，R₈=30Ω，Pₐ：P₈=8：9，U₁：U₃=2：1。则下列计算结果正确的是 ( )
　　　　　　　　　　　　　　　　　　
A. I₁：I₃=4：3　　　　　　
　B. R₁：R₂=2：1
C. U=12V　　　　　　　　
　D. P₃=0.9W

答案： AD
