《2025年阳光夺冠九年级物理下册》

7. 小辉想探究电流通过电阻时产生的热量与哪些因素有关。他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温均为25 ℃的煤油，R₁、R₂的阻值分别为5 Ω和10 Ω。闭合开关一段时间后，记录此时两个温度计的示数。根据上述实验，下列说法正确的是(多选) ( )

A. 此实验探究的是热量与电阻的关系
B. 此实验探究的是热量与电流的关系
C. 此实验探究的是热量与时间的关系
D. 此实验中用温度计示数变化的大小反映产生热量的多少

答案： AD

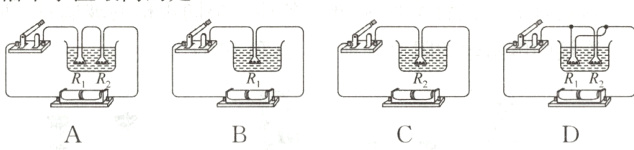

8. 如图所示，在四个相同的水槽中盛有质量和温度均相同的水，现将阻值为R₁、R₂(R₁＜R₂)的电阻丝分别按下图所示的四种方法连接放入水槽，并接入相同的电路中，通电相同时间后，水槽

中水温最高的是 ( )

答案： D

9. 小明家的电饭锅电源线坏了，他在网上新买了一根，使用时闻到橡胶的焦煳味，他立即拔下电源插头，发现这根电源线很热，其他用电器仍然正常工作。你认为引起电源线过热的原因可能是 ( )
A. 电路的电压过高
B. 新买的电源线过细
C. 新买的电源线过粗
D. 新买的电源线过短

答案： B

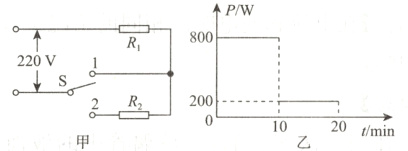

10. 某型号电饭煲有加热和保温功能，如图甲是其内部的电路原理图，如图乙是该电饭煲工作时电功率与时间的关系图像。关于电饭煲工作时，下列说法正确的是 ( )

A. 开关S接触点2时，电饭煲处于加热状态
B. 开关S接触点1时，电饭煲处于保温状态
C. 电饭煲处于加热状态时的功率是800 W
D. 保温状态下，电饭煲1 min消耗200 J的电能

答案： C
