18. 在“测量小灯泡的电功率”的实验中，电源电压为4.5 V，小灯泡的额定电压为2.5 V。

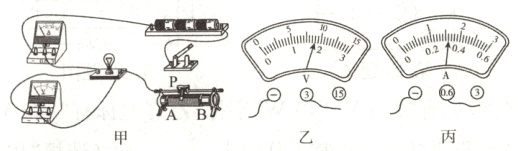

(1)请你用笔画线代替导线，将图甲中的实物图连接完整(要求滑动变阻器的滑片P向B端移动时小灯泡变暗)。
(2)某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭，出现这一故障的原因可能是____。排除故障后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如图乙所示。若要测量小灯泡的额定功率，应将图中的滑片P向____(选填“A”或“B”)端移动，直到电压表的示数为2.5 V，此时电流表的示数如图丙所示，则小灯泡的额定功率为____W。
(3)测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是____。
(4)若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是____(选填字母)。
A. 探究电流与电压的关系
B. 探究电流与电阻的关系

答案：

(1)如图所示
(2)滑动变阻器的滑片未调到最大阻值处 A 0.8
(3)灯泡电阻随温度发生变化
(4) A

19. 采用如图所示的装置探究“电流产生的热量跟什么因素有关”。接通电源，瓶内的空气被加热后膨胀，使U形管中的液面发生变化，通过观察U形管的液面变化情况，比较出瓶内电阻丝发热的多少。

(1)如图所示的实验装置是探究电流产生的热量跟____的关系，通电一段时间____(选填“左瓶”或“右瓶”)内的电阻丝产生的热量多。
(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热量跟____的关系，一段时间后电阻丝产生的热量____(选填“左瓶”“右瓶”或“两瓶一样”)多。

答案：
(1)电流 左瓶
(2)电阻 左瓶
