《2025年阳光夺冠九年级物理下册》

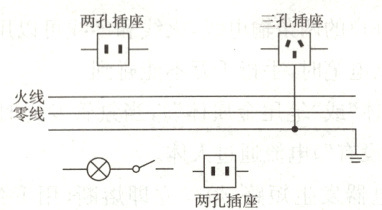

16. 如图是部分家庭电路的示意图，请将各电器元件正确连入电路中。
　　　　　

答案：

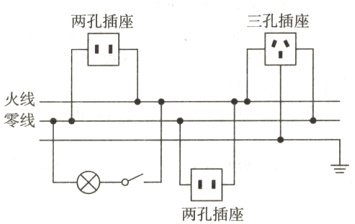

解:如图所示：

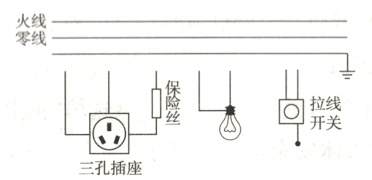

17. 请同学们将下图连接成符合安全用电原则的照明电路。
　　　　　

答案：

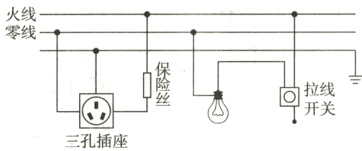

解:如图所示：

18. 学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”。
　　　　
(1)家庭电路中“超负荷”是指家庭用电器的________过大，这时电路中的________也跟着过大。
(2)观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。后来电工师傅换了一个如图甲所示的带开关的插座后，只要拨动开关就可以断开电了。小明仔细观察了如图甲所示的插座后，很快就在纸上画出了如图乙所示的插座背面接线示意图。则图中最上面的一根线应该是________(选填“火”或“零”)线，两孔插座与三孔插座是________联的。
(3)要利用如图丙所示的电能表来估测电饭煲的电功率，小明首先断开家中所有用电器，再将一只电饭煲接入电路正常工作，小明发现电能表的转盘转过24转所需的时间刚好为1 min，则这只电饭煲的额定功率是________W。

答案：
(1)总功率 电流
(2)零 并
(3)800
