《2025年阳光夺冠九年级物理下册》

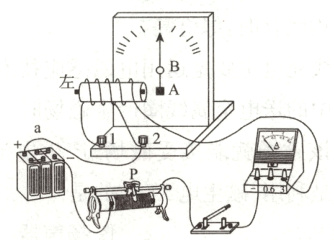

19. 如图是小明探究“影响电磁铁磁性强弱因素”的实验装置图。它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制针式刻度板组成。通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转。
(1)指针下方的物体A应由材料______制成。
A. 铜 B. 铝 C. 塑料 D. 铁
(2)当开关闭合后，电磁铁左端应为磁极的______极。
(3)实验发现：
①将滑动变阻器的滑片P向左移动过程中，指针B偏转的角度将会______(选填“增大”“减小”或“不变”)。
②将导线a由与接线柱2相连改为与接线柱1相连，闭合开关后，调整滑动变阻器的滑片P的位置，使电路中的______保持不变，可发现指针B偏转的角度将会______(选填“增大”“减小”或“不变”)。
(4)经过对电磁铁的研究，可得出结论：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越______；当通过电磁铁的电流一定时，电磁铁的线圈匝数越多，磁性越______。

答案：
(1)D
(2)S
(3)①增大 ②电流 增大
(4)强 强

20. 某同学利用如图所示的实验装置探究什么情况下磁可以生电。
(1)实验时应将电流表、导线ab串联起来组成______回路。
(2)该同学进行以下尝试，能使电流表指针偏转的是______(选填字母标号)。
A. 导线ab在磁场中静止，换用磁性更强的蹄形磁体
B. 导线在磁场中静止，但不用单根导线ab，而用匝数很多的线圈
C. 蹄形磁体静止，导线ab从图中所示位置水平向左或水平向右运动
D. 蹄形磁体静止，导线ab从图中所示位置竖直向上或竖直向下运动
E. 蹄形磁体静止，导线ab从图中所示位置斜向上或斜向下运动
(3)如图所示的实验装置中，将电流表换成______，还可以探究电动机的工作原理。

答案：
(1)闭合
(2)CE
(3)电源
