《2025年阳光夺冠九年级物理下册》

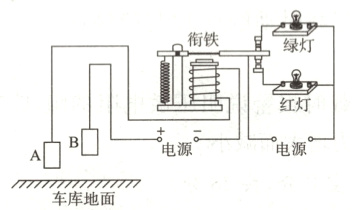

15. 某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图是该报警器原理图，金属块A和B分别固定在车库地面附近适当高处，若车库积水水面到达________(选填“A”或“B”)处时，________(选填“绿”或“红”)灯发光报警，此时电磁铁的上端是________(选填“N”或“S”)极。

答案： B 红 N

16. 将图中的电磁铁连入你设计的电路中(在虚线框内完成)，要求:能改变电磁铁磁性的强弱，闭合开关后，小磁针受力静止时，其N极指向如图所示。

答案：
解:如图所示:

17. 如图所示的电路中，闭合开关，小磁针静止在图中位置时，右端所指的方向为该点的磁场方向，请在括号中标出:
(1)电源右侧“＋”极或“－”极。
(2)左侧电磁铁上端“N”极或“S”极。
(3)电流表上端“＋”接线柱或“－”接线柱。

答案：
解:如图所示:

18. 在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。

(1)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________(选填“增加”或“减少”)，说明电流越________，电磁铁磁性越强。
(2)根据图示的情境可知，________(选填“甲”或“乙”)的磁性强，说明电流一定时，________，电磁铁磁性越强。
(3)根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的________极。
(4)电磁铁吸引的大头针下端分散的原因是____________________。

答案：
(1)增加 大
(2)甲 线圈匝数越多
(3)S
(4)大头针被磁化,同名磁极相互排斥
