《2025年阳光夺冠九年级物理下册》

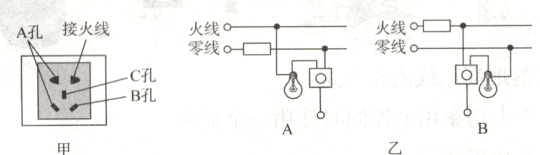

12. 如图甲是家庭电路中常用的一个插座，其中A孔应接______线，B孔应接______线，C孔应接______线。如图乙是某同学连接的两个家庭电路，其中正确的是______。

答案： 12.零 火 地 B

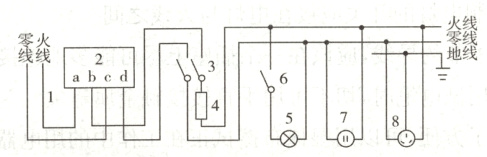

13. 如图是家庭电路中的一部分，火线和零线之间的电压为______V，有金属外壳的洗衣机应使用图中的______插座(选填序号即可)，在位置2应该安装______。

答案： 13.220 8 电能表

14. 如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用试电笔分别接触a、b、c、d四处时，试电笔氖管均发光，则故障原因可能是____________。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是______。

答案： 14.进户零线断了 串联

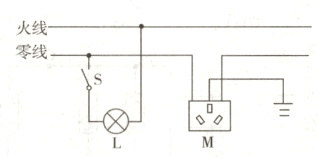

15. 小张同学根据家庭电路画出如图所示的电路图，其中有开关S、电灯L和一个插座M。如果小张同学真的按电路图接电路，则不能正常使用的电路元件是______；能正常使用，但不符合常规的电路元件是______。(均选填与图中电路元件对应的字母)

答案： 15.M S
