《2025年阳光夺冠九年级物理下册》

16. 如图所示，根据信息标出电源“+”“ - ”极和小磁针的“N”极。

答案：
解:如图所示:

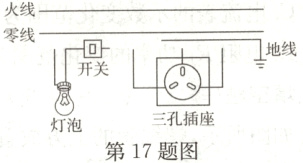

17. 请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中。

答案：
解:如图所示:

18. 小明同学在“测量小灯泡电功率”的实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻约为8Ω。

(1)请你用笔画线代替导线帮他将图甲中的实物图连接完整。
(2)正确连接电路后，闭合开关前，滑动变阻器的滑片应该置于_______(选填“A”或“B”)端。
(3)小明同学调节滑动变阻器进行了几次实验，得到部分U和I的数据如下表所示：
|实验次数|1|2|3|4|5|
|----|----|----|----|----|----|
|U/V|1.00|2.00|3.00|3.80|4.20|
|I/A|0.20|0.40|0.47|_______|0.51|
|灯泡亮度|不亮|不亮|偏暗|正常|很亮|
灯泡正常发光时，电流表的示数如图乙所示，则灯泡的额定功率为_______W。
(4)小明同学在对数据进行分析时发现：小灯泡灯丝电阻随电压的增大而_______(选填“增大”“减小”或“不变”)。在第1次实验中，小灯泡不亮的原因是____________________。
(5)当小明同学继续调节滑动变阻器测量时，把灯丝烧断了(其余元件完好)，则此时电压表示数约为_______V。

答案：

(1)如图所示　
(2)B　
(3)1.9　
(4)增大　小灯泡实际功率太小　
(5)6

19. 小杰和小芳在探究“电流产生的热量与哪些因素有关系”的实验中，在两个透明容器中密封等量的空气，各放置一段电阻丝，并连接一个装水的U形管，通过U形管中水面的高度差来判断电阻产生热量的多少。装置的密封性能良好，电源电压为6V。

(1)小杰根据图甲中观察到的现象得到“在通电时间和电阻相同时，____________，电阻产生的热量越多”的结论。
(2)小芳猜想电流产生的热量与电阻大小有关，下列能支持她猜想的现象是_______。
A. 正常工作时，“36V 54W”的灯泡比“12V 6W”的灯泡亮
B. 接线板上接入的用电器越多，导线越容易发热
C. 电熨斗工作时发热明显，而与之相连的导线却不怎么热
(3)为了验证猜想，小芳选用了5Ω和100Ω的电阻丝进行实验，如图乙所示，请你用笔画线把电路连接完整。
闭合开关，她发现较长时间后两个U形管的高度差均不明显，原因是______________________________，请你提出改进办法：______________________________。

答案：

(1)电流越大　
(2)C　
(3)连接电路如图所示　电路中电流太小或电源电压太低　将100Ω的电阻丝换为阻值更小的电阻丝或增大电源电压
