19. 在探究通电螺线管外部磁场方向的实验中:
　　　　　　　　　
(1) 在装有螺线管的硬纸板上均匀撒满铁屑，通电后铁屑分布无明显变化，这时需_______纸板，观察到铁屑排列成如图所示的形状。可见，通电螺线管外部磁场与_______磁体的磁场相似。
(2) 用小磁针探究磁场方向时，发现小磁针没有标N、S极，请写出一种判断小磁针N、S极的做法:______________________________。
(3) 对调螺线管所接电源正、负极，周围小磁针的指向也随之对调，说明通电螺线管的极性与螺线管中电流的_______有关。

答案：
(1)轻敲 条形。通电螺线管周围的铁屑会被磁化，但由于铁屑与纸板间的摩擦力太大，它不能自己转动，故实验中需轻敲纸板。由图中铁屑排列形状可知，通电螺线管外部磁场与条形磁体的磁场相似。
(2)在地磁场的作用下，小磁针静止时，指向北方的一端即为磁体的N极，另外一端即为S极。
(3)如果改变螺线管中的电流方向，发现小磁针的指向对调，南北极所指方向发生了改变，由此可知:通电螺线管的极性与螺线管中电流的方向有关。

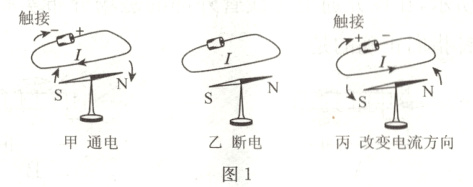

20. (1) 如图1是小明在学习电与磁知识时做的实验:图1甲、乙说明了电流周围存在_______，图1甲、丙说明了______________________________。
　　　　　　　　　　　
(2) 小明由此推测:若电子沿着水平方向平行地飞过磁针上方时(如图2所示)，小磁针也将发生偏转。他推测的主要依据是电荷_______会形成电流。你认为图2中小磁针的偏转情况会与他实验中(图1)的_______(选填“甲”或“丙”)小磁针的偏转方向相同。
　　　　　　　　　　　

答案：
(1)磁场 通电导体周围磁场的方向与电流的方向有关
(2)定向移动 甲
