《2025年阳光夺冠九年级物理下册》

15. 如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭的空心塑料管，管外缠绕着线圈。戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数。此过程跟______(选填“发电机”或“电动机”)的原理相似，计步的数据还可通过______传送到手机上。

答案： 发电机 电磁波

16. 如图所示，请标出通电螺线管磁感线的方向和旁边悬挂的条形磁体的N、S极。

答案：
解:如图所示:

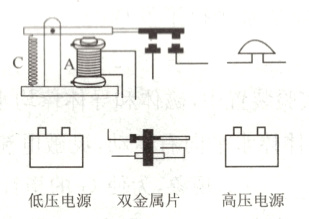

17. 如图是电磁继电器自动报警装置，电磁继电器的衔铁端部有可控制的触点，双金属片是在受热膨胀时自动接通电路的装置，要求做到起火后能通过电铃报警，请连接电路。

答案：
解:如图所示:

18. 如图甲是“探究通电螺线管外部磁场特点”的实验，小明将许多小磁针放在螺线管周围的不同位置，接通电路后观察各小磁针静止时的指向(小磁针上涂黑的是N极)，然后根据小磁针指向，画出了螺线管周围的磁感线，如图乙所示。
(1)观察图甲和图乙发现，通电螺线管外部的磁场分布与______磁体的磁场十分相似。后来，小明对调电源正、负极重新实验，发现小磁针静止时N极指向与原来相反，这说明通电螺线管的磁场方向与____________有关。
(2)如果要探究“通电螺线管磁场强弱与电流大小的关系”，应在图甲所示电路的基础上做怎样的改进？
答：______________________________。

答案：
(1)条形 电流方向
(2)在电路中串联一个滑动变阻器
