17. 一个双温电炉的电路图如图所示。虚线框内的发热体由两个阻值相同的电阻及导线连接而成，A、B、C为三段引出线，A为高温挡，B为低温挡，且高温挡功率为低温挡功率的2倍。请将图中虚线框内的电路图补充完整。

答案：
解:如图所示:

18. (1)小刘家的电能表10月末的示数为8 433.5 kW·h，11月末的示数如图所示，则他家本月消耗的电能为________kW·h。
(2)从表盘信息可知，小刘家长期正常工作的用电器总功率不能超过________W。
(3)当家里只有电磁炉工作时，电能表的铝盘在3 min内转60转，则电磁炉的电功率为________W。
(4)把一只“220 V 24 W”字样的节能灯和一个“220 V 484 W”字样的电炉分别单独接在家庭电路中，发现电炉接入电路时，电能表铝盘转动较________(选填“快”或“慢”)。
(5)“220 V 484 W”字样的电炉正常工作时，电阻丝的电阻为________Ω。

答案：
(1)200
(2)2200
(3)2000
(4)快
(5)100

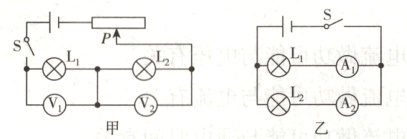

19. 物理兴趣小组想探究影响电流做功多少的因素，他们以小灯泡为研究对象设计了甲、乙两组电路图。
(1)根据什么现象，我们可以比较相同时间内电流做功的多少？
答：______________________________。
(2)图甲电路是为了研究电流做功与________的关系，多次实验后发现，在相同时间内，如果________相等，则________较大的电灯中，电流做的功比较多。
(3)经过讨论，小组成员认为图乙电路存在一个缺陷，请你说出问题可能在哪里？
答：______________________________。

答案：
(1)小灯泡的亮度
(2)电压 电流 电压
(3)干路上缺少滑动变阻器，不能进行多次实验
