《2025年阳光夺冠九年级物理下册》

19. 运用所学知识解决下列问题：
(1)小明家正在吃火锅，用电功率很大，突然断电了，这是为什么？
答：根据公式________，当用电器的________过大时，电路中的电流过大。保险丝发热，温度过高，保险丝就熔化断掉，断开电路，起到保护电路的作用。

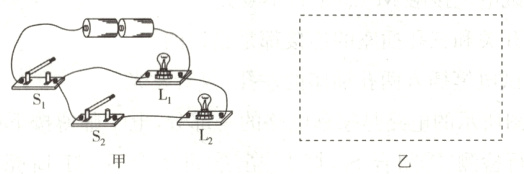

(2)小雨连接了如图甲所示的电路，请在图乙虚线框内画出它的电路图。
　　　
(3)现有两个电阻R₁ = 4 Ω，R₂ = 8 Ω，将它们串联接入电路中，且接到6 V的电源上，则R₂消耗的电功率是多大？

答案：

(1)$I = \frac{P}{U}$ 总功率
(2)如图所示
　　
(3)电路电流$I = \frac{U}{R_1 + R_2} = \frac{6V}{4\Omega + 8\Omega} = 0.5A$，
$R_2$消耗的电功率$P = I^2R_2 = (0.5A)^2×8\Omega = 2W$。

20. 晚上小明在家复习功课准备迎接中考，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
　　　　　　　
(1)他确定这盏电灯与其他房间的电灯是________联的，经检查，故障出现在灯丝上，则这盏电灯的灯丝出现________(选填“短路”或“断路”)。

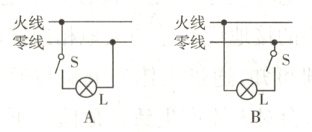

(2)小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了试电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如图________(选填“A”或“B”)的情况，这种情况________(选填“容易”或“不容易”)触电。
(3)小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的________(选填序号)猜想是合理的。
|序号|猜想|
|----|----|
|1|火线断路|
|2|火、零线短接|
|3|火线与电冰箱的金属外壳接触|
|4|电冰箱的金属外壳接了地线|
(4)排除所有故障后，小明更换了灯泡，发现更换后的灯泡比其他房间的灯亮，这是因为________。
A. 更换后的灯泡比其他房间灯泡的电阻大
B. 更换后的灯泡比其他房间灯泡的电压大
C. 更换后的灯泡比其他房间灯泡消耗的电能多
D. 更换后的灯泡比其他房间灯泡中通过的电流大

答案：
(1)并 断路
(2)B 容易
(3)3
(4)D
