《2025年名校作业八年级物理下册人教版山西专版》

9. 小明想自制一个弹簧测力计，他选择了甲、乙两根不同规格的弹簧进行测试，测得拉力F与弹簧伸长量ΔL的关系如图所示，下列说法正确的是 （ ）

A. 弹簧的伸长量一定与受到的拉力成正比
B. 乙弹簧受到4 N的拉力时，弹簧伸长2 cm
C. 甲弹簧受到2 N的拉力时，弹簧伸长3 cm
D. 若要制作精确度较高的弹簧测力计，应选择乙弹簧

答案： C

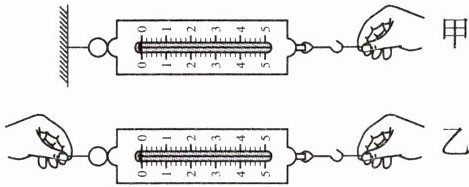

10. 如图甲所示，用4 N的拉力水平向右拉弹簧测力计，此时弹簧测力计的示数为______N；如图乙所示，用4 N的拉力向两边水平拉弹簧测力计，此时弹簧测力计的示数为______N。

答案： 4@@4

11. 一根原长为10 cm的弹簧，在它的弹性限度内，若受到2 N的拉力时，弹簧的长度为13 cm；若受到4 N的拉力时，弹簧的长度为______cm。

答案： 16

12. 如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出物体A受到弹簧弹力F的示意图。

答案：
如图所示

13. 物理实践活动小组想给用弹簧制作的未标注刻度的半成品简易测力计粗略标注刻度。请你补充器材并帮他们完成制作。（要求：测量范围为0~10 N，分度值为0.5 N）
（1）补充的器材：______________________。
（2）标注刻度的过程：______________________________。

答案：
(1)最大测量值大于或等于10N的标准弹簧测力计、刻度尺、记号笔@@
(2)悬挂半成品简易测力计，让其自由下垂，在刻度板上指针所指的位置标出刻度线和数字0；用标准弹簧测力计拉简易测力计的挂钩，当标准弹簧测力计的示数为10N时，在简易测力计刻度板指针所指位置标出刻度线和数字10；将0刻线与10刻线之间均匀分成20等份，标出各刻度线和对应的部分数字；在简易测力计刻度板上适当的位置标记单位N

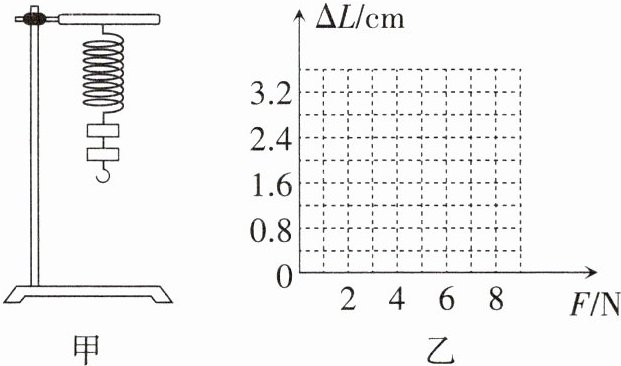

14. 小明发现，弹簧测力计的刻度是均匀的。由此他猜想：在弹性限度内，弹簧的伸长量与它受到的拉力成正比。为了验证猜想，小明决定进行实验。

（1）要完成实验，除了图甲中所示的器材外，还需要的测量仪器是__________。
（2）实验中小明记录的数据如下表，请在图乙中作出弹簧伸长量与所受拉力的关系图像。由图像可知，小明的猜想是________（选填“正确”或“错误”）的。
|实验次序|1|2|3|4|5|6|7|
|----|----|----|----|----|----|----|----|
|拉力（钩码总重力）F/N|0|1|2|3|4|5|6|
|弹簧的伸长量ΔL/cm|0|0.4|0.8|1.2|1.6|2.0|2.7|
（3）若用该弹簧来制作一个弹簧测力计，则该弹簧测力计的测量范围为__________N。

答案：

(1)刻度尺@@
(2)如图所示@@正确@@
(3)0~5 **解析**：
(1)要探究弹簧的伸长量与它受到的拉力的关系，实验中要测量的是弹簧的伸长量，所以还需要的测量仪器是刻度尺。@@
(2)根据图像得出结论：在弹性限度内，弹簧的伸长量与它受到的拉力成正比，因此小明的猜想是正确的。@@
(3)由表格中数据可知，当弹簧所受拉力不大于5N时，弹簧的伸长量与拉力成正比，所以若用该弹簧来制作一个弹簧测力计，则该弹簧测力计的测量范围为0~5N。
