《2025年名校作业八年级物理下册人教版山西专版》

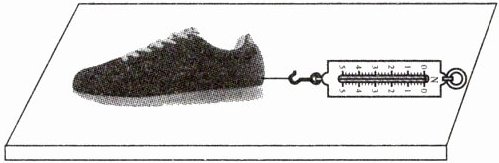

5. 如图所示，用弹簧测力计拉动运动鞋在粗糙程度均匀的水平地面上向右做匀速直线运动。下列说法正确的是 （ ）

A. 使弹簧测力计中的弹簧伸长的力是运动鞋受到的摩擦力
B. 若弹簧测力计的示数为3 N，则运动鞋受到的摩擦力为3 N
C. 地面对运动鞋的支持力和运动鞋受到的重力是一对相互作用力
D. 如果增大对运动鞋的拉力，则运动鞋受到的摩擦力也会增大

答案： B **解析**：使弹簧测力计中的弹簧伸长的力是运动鞋对弹簧测力计的拉力，A错误；用弹簧测力计拉动运动鞋在粗糙程度均匀的水平地面上向右做匀速直线运动，此时运动鞋受到的拉力和摩擦力是一对平衡力，若弹簧测力计的示数为3 N，则运动鞋受到的摩擦力也为3 N，B正确；地面对运动鞋的支持力和运动鞋受到的重力是一对平衡力，C错误；滑动摩擦力的大小只与压力和接触面的粗糙程度有关，如果增大对运动鞋的拉力，运动鞋受到的摩擦力不变，D错误。

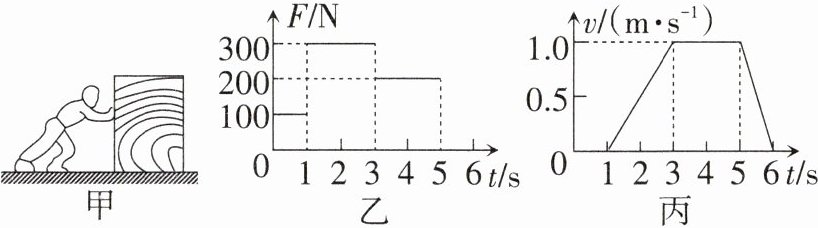

6. 在水平地面上有一长方体木箱，小平用水平推力把木箱向右推动，如图甲所示。此过程中，推力F随时间t的变化情况如图乙所示，木箱前进的速度v随时间t的变化情况如图丙所示。

(1)0~1 s内，木箱处于_______状态，所受摩擦力大小为______N，方向__________。
(2)3~5 s内，木箱做__________运动，受到的摩擦力为______N。
(3)1~3 s内，木箱受到的摩擦力是______N；5~6 s内，木箱受到的摩擦力是______N，方向__________。

答案： 静止@@100@@水平向左@@匀速直线@@200@@200@@200@@水平向左@@**解析**： - （1）由图丙可知，0 - 1 s内，木箱未被推动，木箱处于静止状态，此时受到的摩擦力等于推力，大小为100 N，方向水平向左。 - （2）3 - 5 s内，木箱做匀速直线运动，受到的滑动摩擦力和推力是一对平衡力，滑动摩擦力为200 N。 - （3）1 - 3 s内，木箱做加速直线运动，滑动摩擦力只与压力的大小和接触面的粗糙程度有关，与物体运动的速度无关，则滑动摩擦力为200 N；5 - 6 s内，木箱做减速直线运动，受到的滑动摩擦力仍是200 N，方向水平向左。

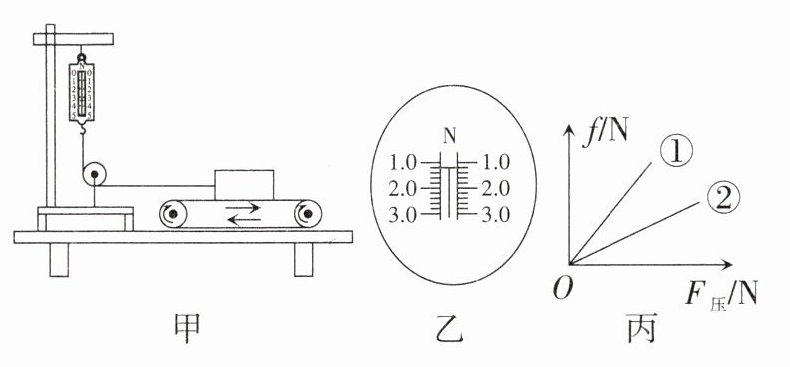

7. 小文同学在做“探究滑动摩擦力大小与哪些因素有关”的实验中，进行了如下的改进。如图甲所示，长、宽、高均不相同的长方体木块，上表面比下表面粗糙，放在水平传送带上，其左端通过水平细绳绕过定滑轮，并与竖直悬挂的弹簧测力计相连。

(1)请在下图中画出传送带顺时针匀速转动后木块在水平方向上的受力示意图。

(2)若某次实验中，弹簧测力计的示数如图乙所示，则木块所受摩擦力的大小为______N。
(3)将木块的上、下表面先后贴放在传送带上，并分别在木块上放不同质量的砝码进行实验，绘制出摩擦力与压力之间的关系图像如图丙所示。由图可知，滑动摩擦力的大小不仅与压力大小有关，还与____________________有关；当较粗糙的上表面贴放在传送带上进行实验时得到的实验图像应为__________(选填“①”或“②”)。
(4)本实验采用传送带的好处是____________________(答出一条)。

答案：
如图所示 @@1.2@@接触面的粗糙程度@@①@@弹簧测力计位置固定，示数更稳定，更有利于读数（或可以较准确地测出摩擦力的大小）@@**解析**： - （1）传送带顺时针匀速转动后，木块相对于实验台处于静止状态，受平衡力作用，在水平方向上受到水平向左的拉力，则摩擦力水平向右。 - （2）由图乙可知，弹簧测力计的分度值为0.2 N，示数为1.2 N，则木块所受摩擦力的大小为1.2 N。 - （3）由图丙可知，滑动摩擦力的大小不仅与压力大小有关，还与接触面的粗糙程度有关；在压力一定时，接触面越粗糙，滑动摩擦力越大，当较粗糙的上表面贴放在传送带上进行实验时，摩擦力会更大，所以得到的实验图像应为①。 - （4）本实验采用传送带的好处是弹簧测力计位置固定，示数更稳定，更有利于读数（或可以较准确地测出摩擦力的大小）。

8. 在“探究影响滑动摩擦力大小的因素”实验结束后，小红猜想滑动摩擦力的大小还可能与物体的速度有关。请你帮她设计实验验证这个猜想。
(1)实验器材：____________________。
(2)实验步骤：______________________________。
(3)实验现象及结论：______________________________。

答案： 弹簧测力计、水平木板、木块@@把木块放在水平木板上，用弹簧测力计沿水平方向拉着木块以速度$v_1$做匀速直线运动，读出弹簧测力计的示数为$F_1$；用弹簧测力计沿水平方向拉着木块以另一速度$v_2$做匀速直线运动，读出弹簧测力计的示数为$F_2$@@若$F_1 = F_2$，则滑动摩擦力的大小与物体的速度无关；若$F_1 \neq F_2$，则滑动摩擦力的大小与物体的速度有关
