14.【实验名称】测量小灯泡的电功率。
【实验器材】额定电压为 $2.5 V$ 的小灯泡（电阻约为 $10 \Omega$），电压为 $6 V$ 的电源，电流表，电压表，滑动变阻器（$50 \Omega 0.5 A$），开关，导线若干。
【实验步骤】

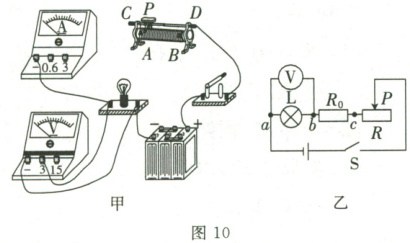

(1) 用笔画线代替导线将图 10 甲中的电路连接完整。（要求滑动变阻器连入电路时阻值最大）
(2) 连接电路时开关应。小明同学检查电路无误后，闭合开关，发现灯泡不亮，但电流表和电压表均有较小的示数，接下来他应该。

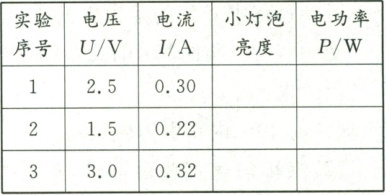

(3) 小明同学实验中得到的部分实验数据如下表所示，则小灯泡的额定功率为$W$。当小灯泡两端电压为 $1.5 V$ 时，小灯泡的亮度(选填“正常”“较暗”或“较亮”)
【拓展】好学的小明同学又向老师要了一个 $R = 20 \Omega$ 的定值电阻，用来替换电路中的电流表。替换后电路如图 10 乙所示，并设计下列方案测量小灯泡的额定功率。
(1) 闭合开关，移动滑动变阻器的滑片，使电压表示数等于小灯泡的额定电压。
(2) 保持滑片位置不变。电压表所接的 $b$ 接点不动，只断开 $a$ 接点，改接到 $c$ 接点上，测定值电阻 $R$ 两端的电压 $U_0$。
(3) 计算小灯泡的额定功率。仔细分析发现此方案无法测出小灯泡的额定功率，其原因是：①，②。

答案：

(1)

(2) 断开；调节滑动变阻器，使电压表示数达到小灯泡的额定电压

(3) 0.75；较暗
【拓展】① 电压表正负接线柱接反；②无法将小灯泡两端的电压调节到2.5 V
