10.在所示电路中，小灯泡$L$标有“$6\ V$ $6\ W$”的字样，$R_2=18\ \Omega$。当$S_1$、$S_2$都闭合时，电流表示数为$1.2\ A$，这时小灯泡$L$正常发光。不考虑温度对灯丝电阻的影响。求：
(1)电源电压$U$；
(2)电阻$R_1$的阻值；
(3)当$S_1$、$S_2$都断开时，小灯泡$L$的功率。

答案：
(1) 当$S_1$、$S_2$都闭合时，小灯泡$L$正常发光，其两端电压等于额定电压，故电源电压$U=U_{额}=6\ V$。
(2) 此时$L$与$R_1$并联，电流表测干路电流$I=1.2\ A$。
$L$的额定电流$I_L=\frac{P_{额}}{U_{额}}=\frac{6\ W}{6\ V}=1\ A$。
通过$R_1$的电流$I_1=I - I_L=1.2\ A-1\ A=0.2\ A$。
$R_1$的阻值$R_1=\frac{U}{I_1}=\frac{6\ V}{0.2\ A}=30\ \Omega$。
(3) 当$S_1$、$S_2$都断开时，$L$与$R_2$串联。
$L$的电阻$R_L=\frac{U_{额}^2}{P_{额}}=\frac{(6\ V)^2}{6\ W}=6\ \Omega$。
总电阻$R_{总}=R_L + R_2=6\ \Omega+18\ \Omega=24\ \Omega$。
电路电流$I'=\frac{U}{R_{总}}=\frac{6\ V}{24\ \Omega}=0.25\ A$。
$L$的实际功率$P=I'^2R_L=(0.25\ A)^2×6\ \Omega=0.375\ W$。
(1) $6\ V$
(2) $30\ \Omega$
(3) $0.375\ W$

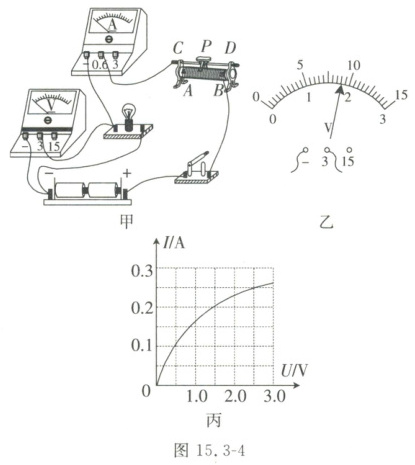

11.甲所示的是某同学测量小灯泡额定功率时连接的电路，所用小灯泡的额定电压为$2.5\ V$。
【实验步骤】
(1)连接电路时，开关应处于$\underline{\hspace{2em}}$状态，滑动变阻器的滑片$P$应移到$\underline{\hspace{2em}}$（选填“$A$”或“$B$”）端。
(2)实验中发现电流表和电压表示数均很小，小灯泡不发光，接下来应该将滑动变阻器的滑片P向B端移动
$\underline{\hspace{10em}}$。
(3)某次实验中，电压表示数如图所示，要测量小灯泡的额定功率，应将滑动变阻器的滑片$P$向$\underline{\hspace{2em}}$（选填“$A$”或“$B$”）端移动，同时观察$\underline{\hspace{2em}}$表的示数。
(4)实验中记下多组对应的电压表和电流表的示数，并绘制成如图所示的$I-U$图像。根据图像信息，可计算出小灯泡的额定功率是$\underline{\hspace{5em}}W$。
【拓展】该同学回忆测量定值电阻阻值的实验，发现两实验中的$I-U$图像有所不同，造成这种现象的原因是$\underline{\hspace{15em}}$。小灯泡的电阻随温度的升高而增大

答案：
(1)断开；A
(2)将滑动变阻器的滑片P向B端移动
(3)B；电压
(4)0.625
拓展：小灯泡的电阻随温度的升高而增大
