7. 在图 7所示的电路中，电源电压恒定，各元件位置不变。下列说法正确的是 (B)

A.只闭合开关 $S$ 时，灯 $L_1$ 与 $L_2$ 串联
B.只闭合开关 $S$ 时，只有灯 $L_1$ 工作，电压表无示数
C.闭合开关 $S$、$S_1$ 时，电压表能测出灯 $L_2$ 两端的电压，不能测出灯 $L_1$ 两端的电压
D.闭合开关 $S$、$S_1$ 时，若灯 $L_2$ 短路，灯 $L_1$ 仍然能继续工作

答案： B

8.(多选)在如图 8所示的电路中，当开关 $S_1$、$S_2$ 断开或闭合时，下列说法正确的是(B)

A.当两个开关均断开时，灯 $L_1$ 和 $L_2$ 串联
B.当两个开关均闭合时，灯 $L_1$ 和 $L_2$ 并联
C.当开关 $S_1$ 断开、$S_2$ 闭合时，灯 $L_1$ 和 $L_2$ 串联
D.当开关 $S_1$ 断开、$S_2$ 闭合时，灯 $L_3$ 被短接，只有灯 $L_1$ 能发光

答案： B

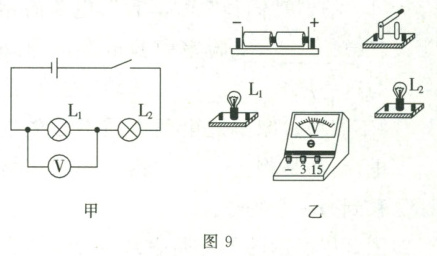

9. 请根据图 9 甲所示的电路，用笔画线代替导线，将图 9 乙中的实物连接起来（两灯泡规格相同）。

答案：

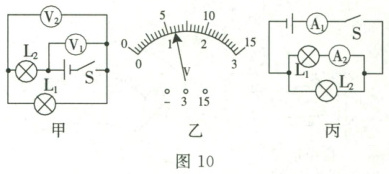

10. 如图 10 甲所示，$V_1$ 和 $V_2$ 是两只相同的电压表。闭合开关后，灯泡 $L_1$、$L_2$ 都发光，这时两只电压表的指针偏转角度相同，如图 10 乙所示。
(1) 求灯泡 $L_1$ 和 $L_2$ 两端的电压。
(2) 电源电压保持不变，若将灯泡改接为如图 10 丙所示的电路，此时电流表 $A_1$ 的示数为 $1.8\ A$，电流表 $A_2$ 的示数为 $1.3\ A$，求通过灯泡 $L_2$ 的电流和 $L_2$ 两端的电压。
(3) 若图 10 丙中灯泡 $L_1$ 的灯丝烧断，则电流表 $A_1$、$A_2$ 的示数分别是多少？

答案：
(1) 6.4V，1.6V
(2) 1.3A，8V
(3) 1.3A，1.3A
