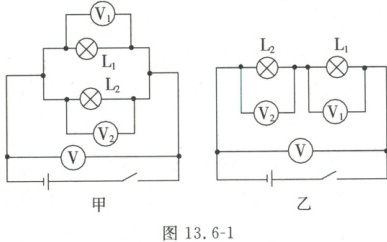

1. 在如图13.6-1甲所示的电路中，闭合开关后电压表$V_1$的示数为$4.5 V$，$V_2$的示数应为4.5$V$，$V$的示数应为4.5$V$。在图13.6-1乙所示的电路中，闭合开关后电压表$V_1$的示数为$2.5 V$，$V_2$的示数为$3.8 V$，$V$的示数应为6.3$V$。

答案： 【解析】：
甲图：两个灯泡并联，电压表V1测量的是L1两端电压，V2测量的是L2两端电压，V测量的是电源电压。在并联电路中，各支路两端的电压相等，并且等于电源电压。因此，V2的示数为4.5V，V的示数也为4.5V。
乙图：两个灯泡串联，电压表V1测量的是L1两端电压，V2测量的是L2两端电压，V测量的是电源电压。在串联电路中，电源电压等于各用电器两端电压之和。因此，V的示数为V1和V2的示数之和，即2.5V + 3.8V = 6.3V。
【答案】：
V2的示数应为4.5V，V的示数应为4.5V；V的示数应为6.3V。
答案：4.5，4.5，6.3

2. 客厅里的吸顶灯比卧室里的床头灯亮，吸顶灯两端电压与床头灯两端电压相比，一样大(选填“吸顶灯两端电压大”“床头灯两端电压大”或“一样大”)。

答案： 一样大

3.(多选)图13.6-2是两个元件A和B的$I-U$图像。下列判断正确的是
(AC)

A.当A两端的电压为$2 V$时，通过它的电流为$0.4 A$
B.当流过B的电流为$0.2 A$时，它两端的电压为$1 V$
C.将A、B串联，当通过它们的电流为$0.3 A$时，它们两端的总电压为$4.5 V$
D.将A、B并联，当它们两端的电压为$3 V$时，通过干路的电流为$0.3 A$

答案： AC

4. 如图13.6-3所示，电源电压不变，闭合开关S，电压表$V_1$的示数为$6 V$，电压表$V_2$的示数为$2 V$。下列说法正确的是(D)

A.$L_1$两端的电压为$2 V$
B.电源电压为$4 V$
C.断开开关，只将电压表$V_2$换成电流表，则$L_1$与$L_2$串联
D.$L_2$两端电压为$2 V$

答案： D

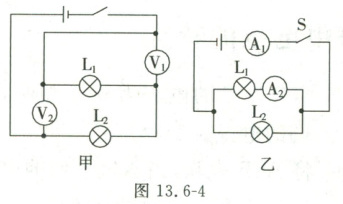

5. 如图13.6-4甲所示，闭合开关后，电压表$V_1$的示数为$1.5 V$，电压表$V_2$的示数为$4.5 V$。
(1)灯泡$L_1$和$L_2$两端的电压为多少？
(2)若将$L_1$和$L_2$改接为如图13.6-4乙所示的电路，电源电压不变，闭合开关后灯泡$L_1$和$L_2$都发光，此时电流表$A_1$的示数为$1.5 A$，电流表$A_2$的示数为$0.5 A$，则此时通过$L_2$的电流为多少？$L_1$两端的电压为多少？

答案：
(1) 由图甲可知，灯泡$L_1$和$L_2$串联，电压表$V_1$测$L_1$两端电压，$V_2$测$L_2$两端电压。
故$U_{L1}=1.5\,V$，$U_{L2}=4.5\,V$。
(2) 电源电压$U=U_{L1}+U_{L2}=1.5\,V+4.5\,V=6\,V$。
图乙中$L_1$和$L_2$并联，电流表$A_1$测干路电流，$A_2$测$L_1$支路电流。
通过$L_2$的电流$I_{L2}=I_{干}-I_{L1}=1.5\,A-0.5\,A=1\,A$。
并联电路各支路电压等于电源电压，故$U_{L1}=U=6\,V$。
(1)$U_{L1}=1.5\,V$，$U_{L2}=4.5\,V$；
(2) 通过$L_2$的电流为$1\,A$，$L_1$两端电压为$6\,V$。
