6. 小雅和同学进行探究串联电路中电压的特点的实验。所用器材有电压恒为$3 V$的电源、开关、两只灯泡（$L_1$和$L_2$）、两只相同的电压表$V_1$和$V_2$（量程均为$0\sim3 V$和$0\sim15 V$）、导线若干。

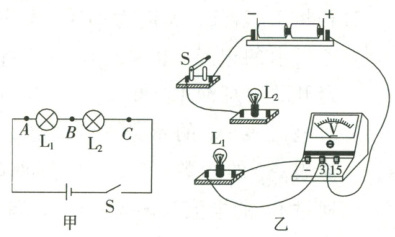

(1)他们按图13.6-5甲所示的电路图连接电路，用一只电压表分别测A、B，B、C，A、C间的电压。每次拆接电压表时，开关应处于状态。
(2)为测量$L_1$两端电压，请在图13.6-5乙中用笔画线代替导线将实物图连接完整。
(3)具有创新精神的小雅决定改进实验。她按照图13.6-5丙所示电路图连接好电路，闭合开关，发现电压表$V_1$和$V_2$的指针偏转角度相同，则电压表(选填“$V_1$”或“$V_2$”)选的是大量程，此时电压表$V_1$和$V_2$的示数分别为$V$和$V$。
(4)小雅同学测出了A、B间和A、C间的电压后，为了测量B、C间的电压，先断开开关，接下来应该(填字母)。
A. 保持B点接线不动，将电压表$V_1$连线由A改接到C
B. 保持C点接线不动，将电压表$V_2$连线由A改接到B

(5)为了得到更普遍的规律，接下来的操作是。
(6)分析A、B，B、C，A、C间的电压关系，得出结论：。

答案：

(1)断开
(2)

(3)V₂；0.6；3
(4)B
(5)换用不同规格的灯泡多次实验
(6)串联电路总电压等于各部分电路两端电压之和
