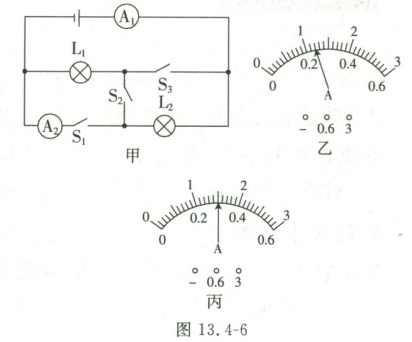

6. 在图 13.4-6 甲所示的电路中，当闭合某些开关时，小灯泡$L_1$、$L_2$形成并联电路，此时电流表$\mathrm{A}_1$和$\mathrm{A}_2$的指针位置分别如图乙、丙所示，请完成下列习题。
(1)三个开关所处的状态分别为S1闭合，S2闭合，S3断开。
(2)电流表$\mathrm{A}_1$的示数是1.2$\mathrm{ A}$，电流表$\mathrm{A}_2$的示数是0.3$\mathrm{ A}$，通过小灯泡$L_1$的电流是0.9$\mathrm{ A}$。

答案：
(1)S1闭合，S2闭合，S3断开；
(2)1.2；0.3；0.9

7. 甲、乙两名同学做探究串联和并联电路中电流的规律的实验。
(1)他们首先探究串联电路中电流的特点。甲同学在连接电路时，刚接好最后一根导线，灯泡立即亮了，电流表的指针迅速偏转到最右端，乙同学立即切断电源。经检查发现在连接电路时没有将开关断开，电流表也没有选择
合适的量程。
(2)甲同学改正了上述错误，闭合开关后发现电流表的指针向左偏转，产生此问题的的原因是
电流表正负接线柱接反；调整后再
次闭合开关，发现只有一个小灯泡发光，电流表有示数，原因可能是另一个小灯泡短路。
(3)在乙同学的协助下，甲同学终于完成了电路的正确连接。甲同学读取电流表的示数后，感觉得出的数据比其他实验小组的大一些。于是他断开开关后仔细观察，发现电流表未接入电路时示数为$0.04\mathrm{ A}$，这才意识到使用电流表之前没有
调零。
(4)乙同学接着探究并联电路中电流的特点，他很快用电流表测出图 13.4-7 中 A、B、C 三处的电流分别为$I_A = 0.4\mathrm{ A}$、$I_B = 0.2\mathrm{ A}$、$I_C = 0.2\mathrm{ A}$。在表格中记录数据后，乙同学马上要写出结论。甲同学认为实验没有结束，下一步应该做的是
换用不同规格的灯泡（或改变电源电压）进行多次实验。
(5)甲同学按乙同学的方法重复一次实验，由于时间紧张，只测了干路电流和通过灯泡$L_1$的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到同一位置，都是 12 个小格。乙同学灵机一动，帮助甲同学算出了通过灯泡$L_2$的电流是0.96$\mathrm{ A}$，通过灯泡$L_1$的电流是0.24$\mathrm{ A}$。

答案：
(1)开关断开；合适的量程
(2)电流表正负接线柱接反；另一个小灯泡短路
(3)调零
(4)换用不同规格的灯泡（或改变电源电压）进行多次实验
(5)0.96；0.24
