8.类比是重要的科学研究方法。关于图13.5-5所示的类比水流和电流的形成原因，下列说法不正确的是(B)

A.电源类比抽水机，是提供电压的装置
B.灯泡类比水轮机，是产生电能的装置
C.开关类比阀门，是控制电流通断的装置
D.导线类比水管，是传输电流的装置

答案： B

9.在图13.5-6所示电路的“$○$”内填上适当的电表符号，并用“$+$”“$-$”在电表旁边标出正、负接线柱的位置。要求：当开关S闭合时，两灯泡均发光。

答案：

10.请根据图13.5-7中的实物图在虚线框内画出对应的电路图。

答案：

11.在图13.5-8中根据要求完成作图：

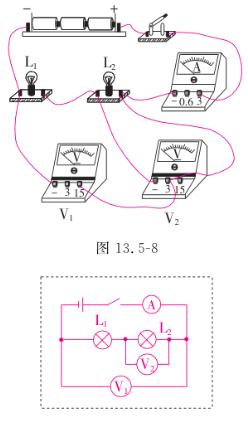

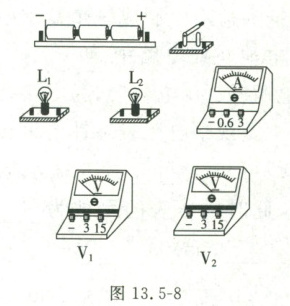

灯$L_1$、$L_2$串联，用电压表$V_1$测电路的总电压，用电压表$V_2$测$L_2$两端的电压，用电流表测电路中的总电流。在虚线框内根据实物图画出对应的电路图。

答案：
