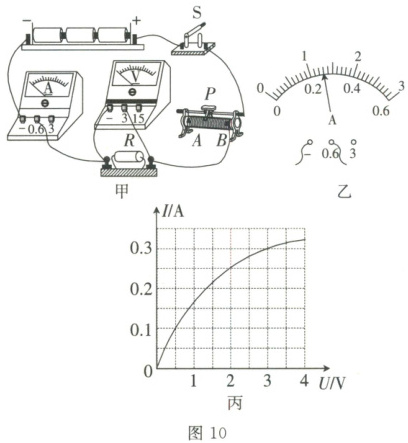

15. 小雨用图10甲所示的电路测量电阻，电源电压保持 $4.5 V$ 不变。
(1)闭合开关前，滑动变阻器的滑片应置于B(选填“A”或“B”)端。
(2)正确连接电路后闭合开关，移动滑片P，发现电流表有示数且发生变化，电压表示数为零，则故障原因可能是定值电阻短路。
(3)排除故障后，闭合开关，移动滑片P，电压表示数为 $2.6 V$ 时，电流表示数如图10乙所示，则测得电阻R的阻值为10 $\Omega$。
(4)小雨又利用图10甲的电路测量正常发光时电压为 $3.8 V$ 的小灯泡正常发光时的电阻，断开开关，将滑动变阻器接入电路的阻值调到最大。
①除了将图10甲中的定值电阻 $R$ 换成正常发光时电压为 $3.8 V$ 的小灯泡外，她还应该将电压表的量程改为0~15V。
②闭合开关，移动滑片P到某位置，电压表示数为 $3.0 V$。要测量小灯泡正常发光时的电阻，应将图甲中滑动变阻器的滑片向A(选填“A”或“B”)端移动。
③小灯泡的电流和电压的关系如图10丙所示，由图像可知：小灯泡两端电压为 $3 V$ 时的电阻大于(选填“大于”“小于”或“等于”)为 $2 V$ 时的电阻。
④小灯泡正常发光时，电流表的示数为 $0.32 A$，这与小灯泡上标有的“$3.8 V$ $0.3 A$”字样不符。其原因不可能是B(填字母)。
A. 测量有误差
B. 该小灯泡的灯丝比标准灯泡的灯丝稍长一些
C. 该小灯泡的灯丝比标准灯泡的灯丝稍粗一些

答案：
(1)B
(2)短路
(3)10
(4)①将电压表的量程改为0~15V
②A
③大于
④B
