13. 如图8所示，已知电源电压为 $12 V$，闭合开关S，电压表 $V_2$ 的示数为 $7.5 V$，通过灯泡 $L_2$ 的电流为 $0.5 A$，不考虑温度对灯丝电阻的影响。
(1)求灯泡 $L_1$ 两端的电压。
(2)求灯泡 $L_2$ 的电阻。
(3)若将灯泡 $L_1$ 换成导线接入电路，求通过灯泡 $L_2$ 的电流。

答案：
(1) 由电路图可知，$L_1$与$L_2$串联，电压表$V_1$测电源的电压，电压表$V_2$测$L_2$两端的电压，灯泡$L_1$两端的电压：
$U_1 = U - U_2 = 12V - 7.5V = 4.5V$。
$L_1$两端电压为$4.5V$。
(2)由$I = \frac{U}{R} $可得，灯泡$L_2$的电阻：
$R_2 =\frac{ U_2}{I_2} = \frac{7.5V}{0.5A} = 15\Omega$。
$L_2$的电阻为$15\Omega$。
(3)若将灯泡$L_1$换成导线接入电路时，电路为$L_2$的简单电路，电压表测电源的电压，电流表测电路中的电流，电流是：
$I^\prime = \frac{U}{R_2} = \frac{12V}{15\Omega} = 0.8A$。
通过$L_2$电流是$0.8A$。

14. 在“探究电流与电压、电阻的关系”实验中，实验室提供的实验器材有电池组（电压恒为 $4.5 V$）、开关、电流表、电压表、滑动变阻器、定值电阻5只（电阻值分别为 $5\ \Omega$、$10\ \Omega$、$15\ \Omega$、$20\ \Omega$、$25\ \Omega$）、导线若干。

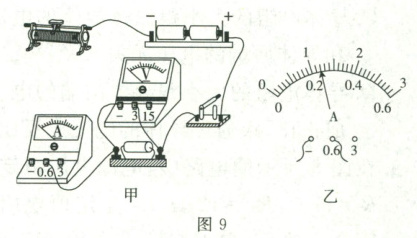

(1)小亮用图9甲所示的器材先探究电流与电压的关系，请你用笔画线代替导线帮助小亮将电路连接完整。（要求：滑片向右端移动时，电路中的电流变小）

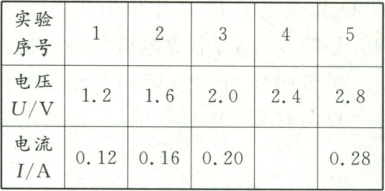

(2)闭合开关后，小亮进行了5次实验，得出了下表的数据，其中第4次实验时，电流表指针如图9乙所示，其示数为 $A$。由表中数据可知，实验中所用电阻的阻值为 $\Omega$。
(3)完成第4次实验后，需要向（选填“左”或“右”）移动滑动变阻器的滑片P，才能得到第5次实验的数据。根据实验数据可得出结论：。
(4)小亮继续用该电路探究电流与电阻的关系。他分别将5只定值电阻接入电路，接下来他应该，保持电压表示数为 $2.5 V$，记录每次电流表的示数。为完成该实验，他所用滑动变阻器的最大阻值至少为 $\Omega$。

答案：

(1)

(2) $0.24$；$10$
(3) 左；当电阻一定时，通过导体的电流与导体两端电压成正比
(4) 调节滑动变阻器的滑片；$20$
