《2025年作业本江西教育出版社九年级物理上册沪粤版》

1.要让一段电路中有电流，它的两端就要有电压。电压的国际单位是伏特。一节新干电池的电压为1.5V；我国家庭电路的电压为220V；对人体安全的电压是不高于36V。

答案： 1.电压；伏特；1.5；220；不高于36

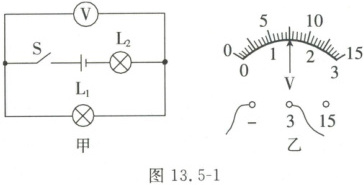

2. 图13.5-1甲为小明在某次实验中连接的电路图，电源电压为6V。当S闭合时，电压表测量L₁两端的电压，电压表的示数如图乙所示，为1.5V。

答案： L₁；1.5

3. 如图13.5-2所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中制成一个盐水电池。盐水电池在此电路中是电源（选填“电源”或“用电器”），为电路提供电压。观察电压表指针的偏转情况与连线可知：锌片是盐水电池的负极，此时电压表的示数为0.6V，合600mV。

答案： 电源；电压；锌；0.6；600

4. 图13.5-3所示的电路中，闭合开关S
后，两灯均发光，则甲是电压表，乙是电流表。

答案： 电压；电流

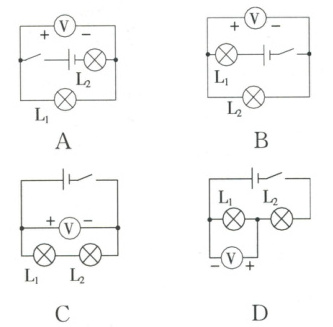

5.下列各电路图中，闭合开关后能正确测出灯$L_1$两端电压的是(D)

答案： D

6. 若将完好的电流表、电压表、小灯泡连接成图13.5-4所示的电路，各处接触良好，当开关S闭合后(B)

A.电流表指针明显偏转
B.电压表指针明显偏转
C.小灯泡发光
D.电源被烧坏

答案： B

7.(多选)下列关于电源、电压与电流的说法正确的是(AD)

A.电路中有电流时，就一定有电压，电压是产生电流的原因
B.电路中只要有电压，就一定会有电流
C.导体中有大量的自由电荷，且电路闭合，导体中就会有电流
D.有电压说明一定有电源

答案： AD
