1. 如图 1 所示，在〇内填入电流表或电压表的符号，使闭合开关后两灯泡都能发光。

答案：

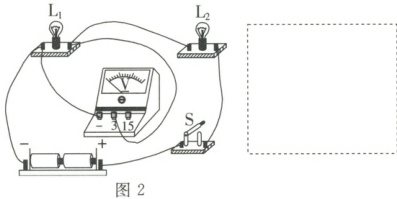

2. 请根据图 2 所示的实物电路，在虚线框中画出对应的电路图，并在所画电路图上标出对应的字母符号。

答案：

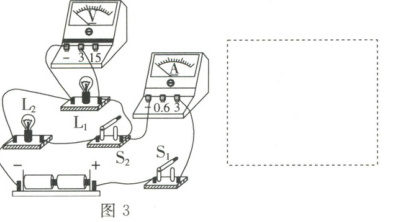

3. 根据图 3 所示的实物电路，在虚线框内画出对应的电路图。

答案：

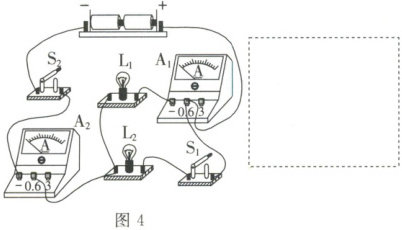

4. 根据图 4 所示的实物电路，在虚线框中画出对应的电路图。

答案：

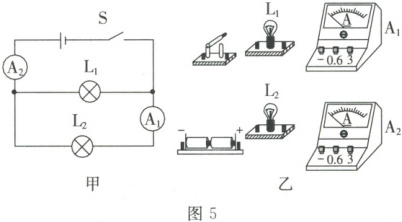

5. 如图 5 甲所示，闭合开关 S，电流表 $A_1$ 的示数为 $0.4\ A$，电流表 $A_2$ 的示数为 $1.5\ A$。请根据图甲用笔画线代替导线把图乙中的实物连接起来。（导线不能交叉）

答案：

6. 图 6 所示是未完成连接的实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测干路电流，开关控制整个电路，导线不能交叉。

答案：

7. 如图 7 所示，在甲、乙两个〇内选填电压表或电流表的符号，使两灯组成并联电路。

答案：
