12.【探究名称】探究电流产生的热量与什么因素有关。
【实验过程】

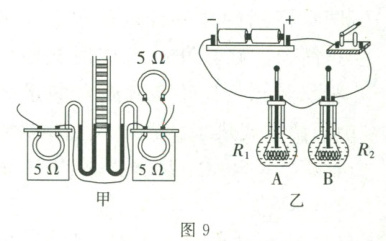

(1)如图9甲所示，两个密闭容器内
的电阻丝发热的多少是通过U型管中液面高度变化来反映的，这种科学研究方法叫转换法。
(2)如图9甲所示，两密闭容器中的电阻一样大，在其中的一个外部并联一个阻值大小相同的电阻，则通过两瓶中电阻丝的电流不同(选填“相同”或“不同”)。
(3)让装置冷却到初始状态，把图9
甲右边并联的两根电阻丝都放入容器内，接通电源，比较两容器内电阻丝发热的多少，此时该装置探究的是电流产生的热量跟电阻的关系。一段时间后，左容器（选填“左容器”或“右容器”）中的电阻丝产生的热量多。
【拓展】同学们又设计了如图10乙所
示的实验装置来探究不同物质的吸
热情况，则电阻$R_1$=$R_2$。$A$、$B$
两容器中装有两种质量相同的不同液
体，通电一段时间后，$A$容器中的温度
计示数升高较多，则两容器中的液体的比热容的大小关系为$c_A$<$c_B$。
（均选填“$＞$”“$＜$”或“$=$”）

答案：
(1) U型管中液面高度变化
转换法
(2) 不同
(3) 电阻
左容器
【拓展】 $=$
$＜$
