11. 如图 11 所示，电源电压恒定不变。
(1) 当 $S$ 闭合时，电压表的示数为 $4\ V$，电压表测量的是什么电压？电源电压为多少？
(2) 当 $S$ 断开时，电压表的示数为 $1.5\ V$，$L_1$ 和 $L_2$ 是串联还是并联？电压表测量的是什么电压？$L_2$ 两端的电压是多少？

答案：
(1) 当 $S$ 闭合时：
电压表测量的是 $L_1$ 两端的电压。
由于 $S$ 闭合，$L_2$ 被短路，电路中只有 $L_1$，因此电压表的示数即为电源电压，电源电压为 $4\ V$。
(2) 当 $S$ 断开时：
$L_1$ 和 $L_2$ 是串联。
电压表测量的是 $L_1$ 两端的电压，电压表的示数为 $1.5\ V$。
根据串联电路的电压特点，$L_2$ 两端的电压为：$U_2 = U - U_1 = 4\ V - 1.5\ V = 2.5\ V$。

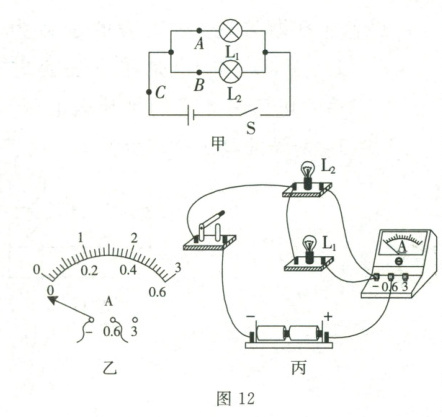

12. 小明和小雨在“探究并联电路中电流的特点”实验中，按图 12 甲所示的电路进行了实验。

(1) 小雨同学在闭合开关前，发现电流表表盘如图 12 乙所示，可能的原因是。如图 12 丙所示，电流表测的是图 12 甲中通过(选填“$A$”“$B$”或“$C$”)点的电流。接下来小雨想继续测量通过灯泡 $L_1$ 的电流，请你在图 12 丙中把电路改接好(在改动的导线上打“×”)。
(2) 下表是小雨同学在实验中收集到的数据，其中（选填“$A$”“$B$”或“$C$”）位置的数据明显是错误的，造成错误的原因可能是。

(3) 小明认为小雨的实验方案不妥，结合上表数据，请指出不妥之处：。改进后，最终他们得出结论：在并联电路中，干路电流。

答案：

(1)电流表未调零；C；

(2)C；电流表选用0~0.6A量程，却按0~3A量程读数
(3)只进行了一次实验，且两支路电流相等（使用了相同规格的灯泡），结论不具普遍性；等于各支路电流之和
