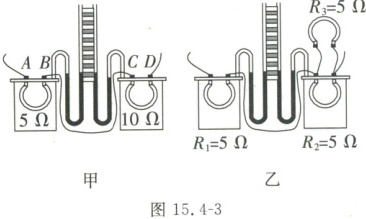

6.小明在“探究电流通过导体时产生的热量与哪些因素有关”实验中，用图15.4-3所示的两套装置进行实验探究。
(1)实验中通过U形管中液面的高度差来反映容器内温度的变化量。
(2)为了在短时间内达到明显的实验效果，两容器内应装入质量和初温相同的空气(选填“空气”或“水”)。
(3)如图甲所示，控制通过两电阻的电流和通电时间相同，探究电流通过导体产生的热量与电阻的关系。
(4)闭合开关通电一段时间后，图甲右(选填“左”或“右”)侧U形管中液面高度变化更大。
(5)图乙所示实验装置可以探究电流通过导体产生的热量跟电流的关系，电阻丝$R_3$的作用是使通过电阻丝$R_1$和$R_2$的电流不同。

答案：
(1)高度差
(2)空气
(3)电阻
(4)右
(5)电流；电流

7.小明和小华为了探究电流通过导体产生的热量与电阻的关系，设计了图15.4-4所示的实验装置。两个烧瓶A、B中盛有质量、初温相等的煤油，$R_A$与$R_B$是阻值不同的电热丝。
(1)$R_A$与$R_B$采用串联的连接方式，其目的是控制电流和通电时间相等。
(2)小明同学为比较$R_A$与$R_B$阻值的大小，用电压表分别测出$R_A$与$R_B$两端电压的大小，发现$U_A＜U_B$，则$R_A$<(选填“$＞$”“$＜$”或“$=$”)$R_B$。
(3)在相同时间内，可通过观察温度计示数的变化量来比较电流通过电热丝产生的热量多少。为了升温较快，实验液体选用煤油而不选用水的原因是煤油的比热容比水小，相同条件下温度变化更明显。
(4)小华想通过改装实验装置来测量煤油的比热容大小，则他应将烧瓶A中煤油换成与其质量(选填“质量”或“体积”)相等的水，还必须使电热丝$R_A$、$R_B$的阻值相同(选填“相同”或“不同”)。水和煤油的初温均为$t_0$，通电一段时间后，水和煤油的末温分别为$t_{水}$、$t_{煤油}$。请写出煤油比热容的表达式：$ c_{煤油}=\frac{c_{水}(t_{水}-t_0)}{t_{煤油}-t_0} $。(已知水的比热容为$c_{水}$)

答案：
(1) 电流和通电时间
(2) ＜
(3) 温度计示数的变化量；煤油的比热容比水小，相同条件下温度变化更明显
(4) 质量；相同；$ c_{煤油}=\frac{c_{水}(t_{水}-t_0)}{t_{煤油}-t_0} $
